Επέκταση κατά ύψος και κατά πλάτος κατοικίας στα Μελίσσια Αττικής

Επέκταση κατά ύψος και κατά πλάτος με εξωσκελετό υφιστάμενης διπλοκατοικίας στα Μελίσσια Αττικής

Μεταλλική κατοικία

Ένα έργο με άπειρες προκλήσεις όπου έπρεπε να περάσουμε πάνω από το υπάρχον κτίριο με δοκούς ακόμα και 16 μ. μήκους. Ένα πανέμορφο και στιβαρό τελικό αποτέλεσμα.

Επέκταση κατά ύψος και κατά πλάτος κατοικίας στα Μελίσσια Αττικής

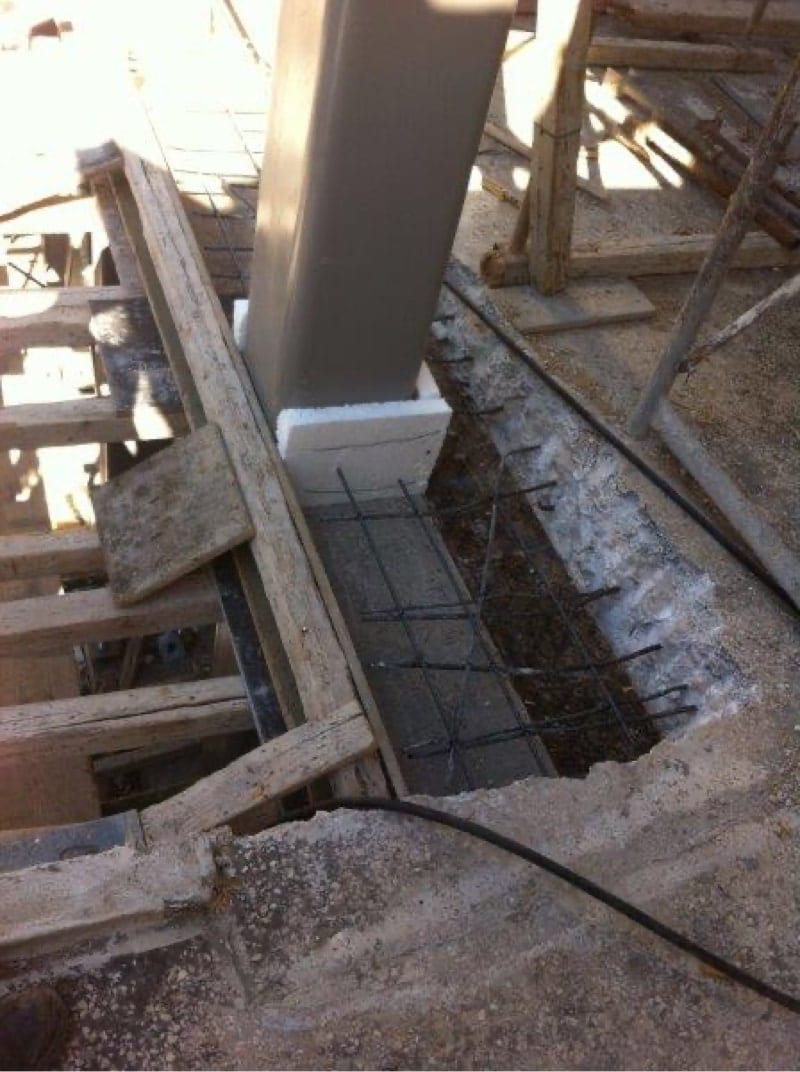

Προσθήκη ορόφου με εξωσκελετό και πλαινή επέκταση σε υφιστάμενη διπλοκατοικία στα Μελίσσια. Ο νέος χαλύβδινος σκελετός στέκεται σε δική του θεμελίωση έξω από το παλιό κτίριο και τα πλαίσια με τους κοχλιωτούς κόμβους μένουν εμφανή στην όψη, σαν εξωσκελετός. Οι πλάκες είναι σύμμεικτες και οι τοίχοι από τοιχοποιία 3Δ, με κάλυμμα στις κολόνες για να κοπούν οι ηχογέφυρες. Πάνω από το παλιό δώμα περνάει χαλύβδινη δοκός μήκους 14 μέτρων.

Περιοχή: Αττική

Αρχιτέκτονας έργου:

Πλατάρης Φίλιππος
Αρχιτέκτων μηχανικός Α.Π.Θ.
Β.Μιχ.Τοσίτσα 56-Μέτσοβο
Τ.Κ. 44200 ΤΗΛ.: 2656041865

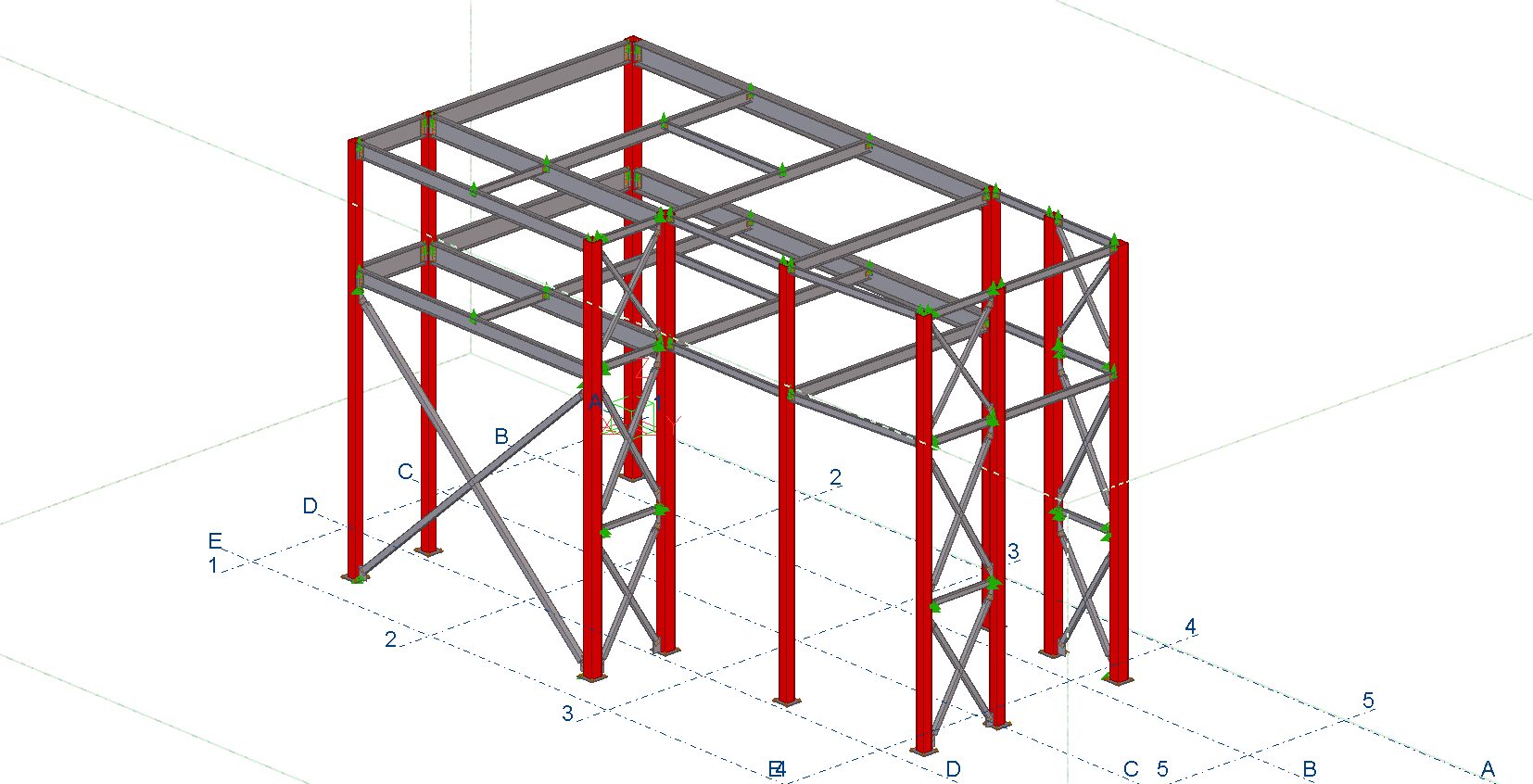

Υπηρεσίες που παρείχαμε: Στατική Μελέτη, Κατασκευή Μεταλλικού Σκελετού και τοιχοποιίες 3Δ

Η κατασκευή βήμα βήμα

Φωτογραφίες από το εργοτάξιο, από τη θεμελίωση έως τις τοιχοποιίες και τα επιχρίσματα.

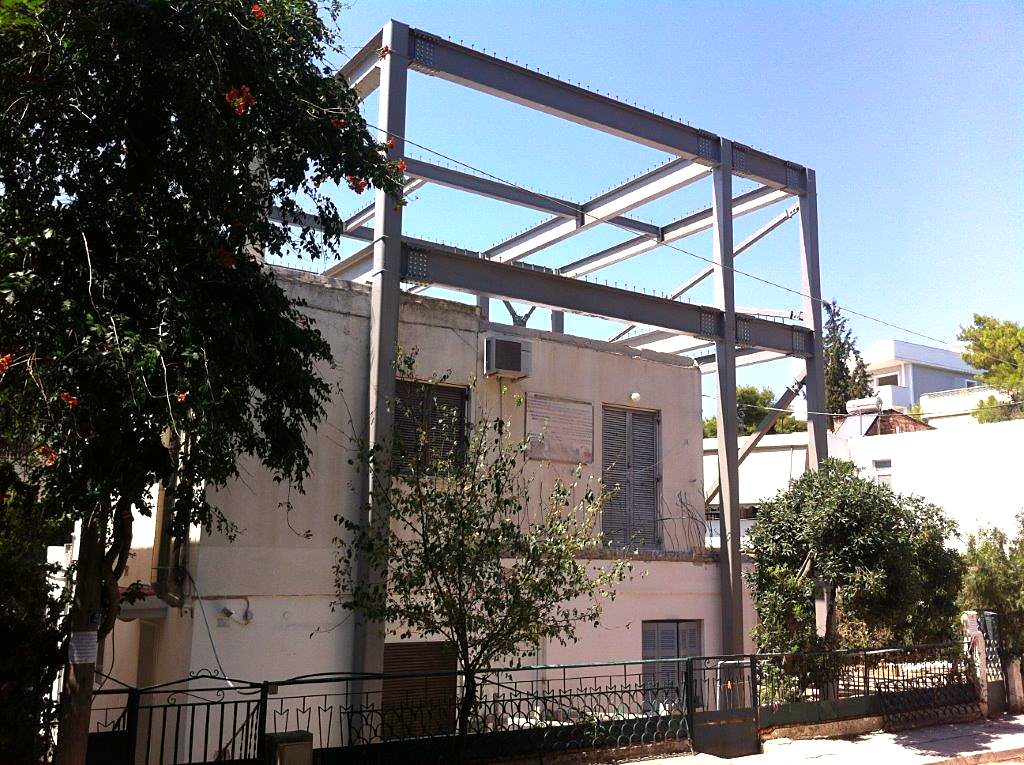

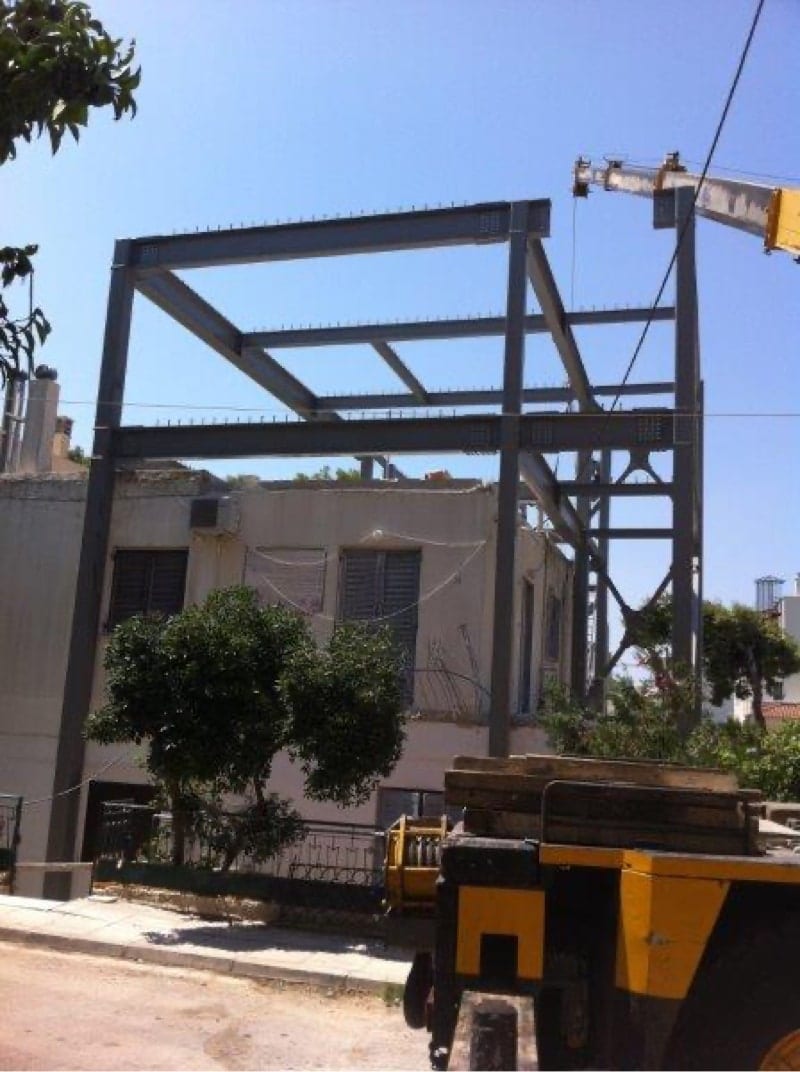

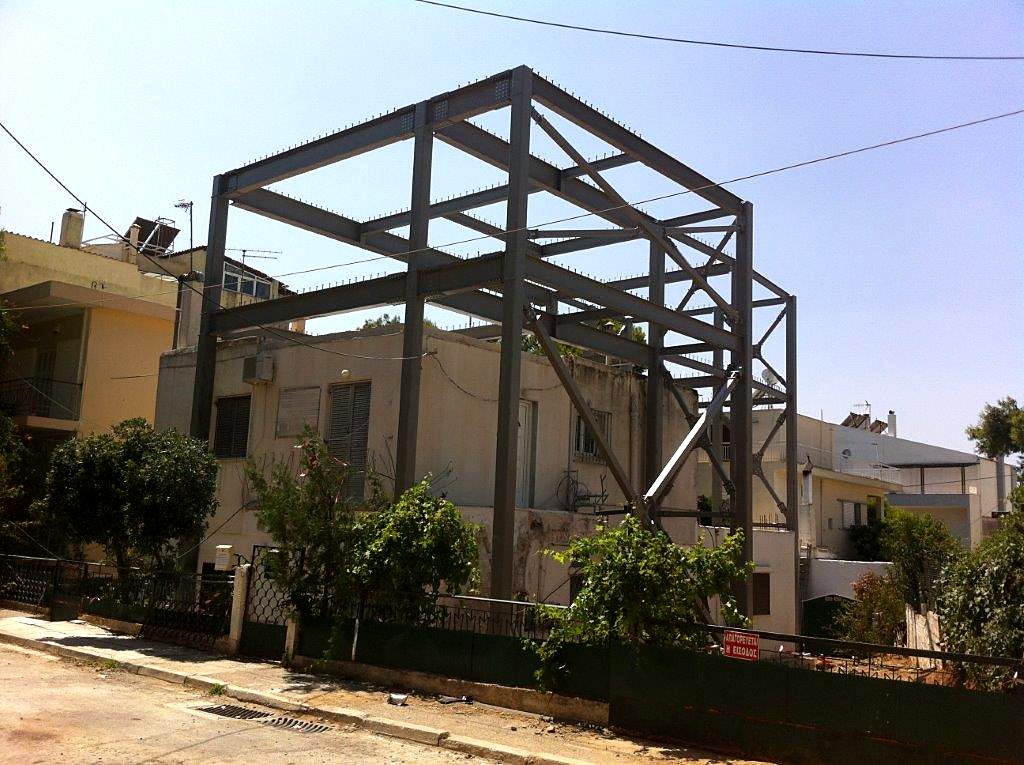

Χαλύβδινος σκελετός επέκτασης κατοικίας καθ' ύψος και κατά πλάτος πάνω από υφιστάμενο κτίριο στα Μελίσσια — Χαλύβδινος σκελετός επέκτασης καθ' ύψος πάνω από την κατοικία

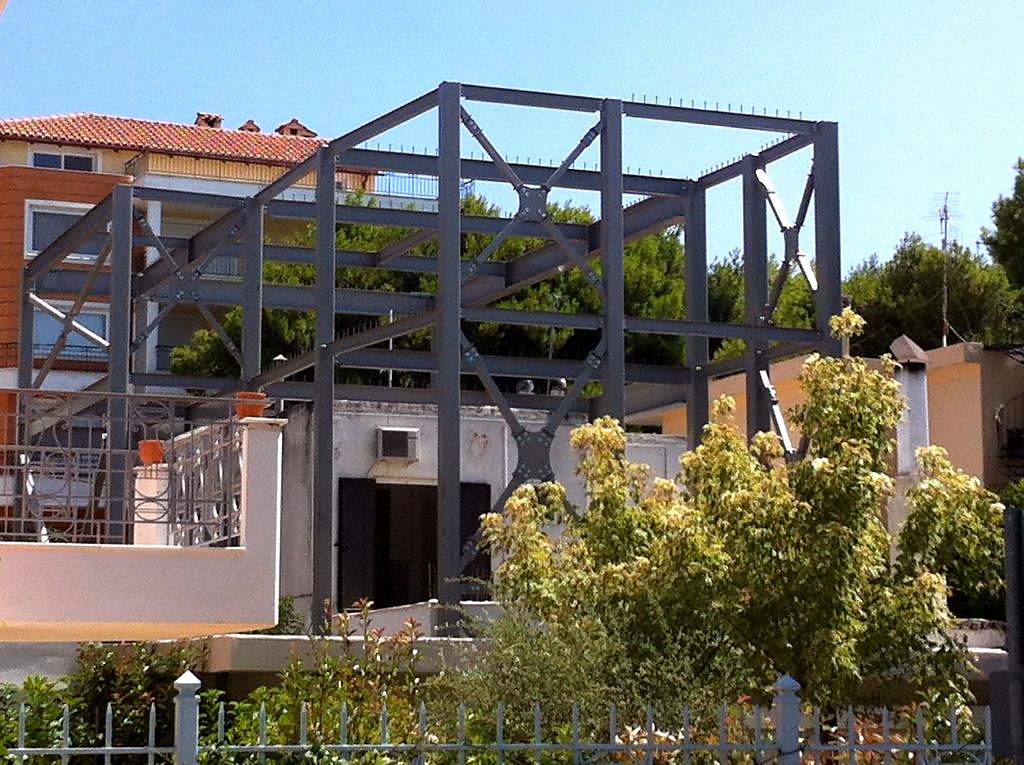

Χαλύβδινα πλαίσια και σύνδεσμοι δυσκαμψίας νέου ορόφου πάνω από υφιστάμενη κατοικία στα Μελίσσια Αττικής — Πλαίσια και σύνδεσμοι δυσκαμψίας του νέου ορόφου

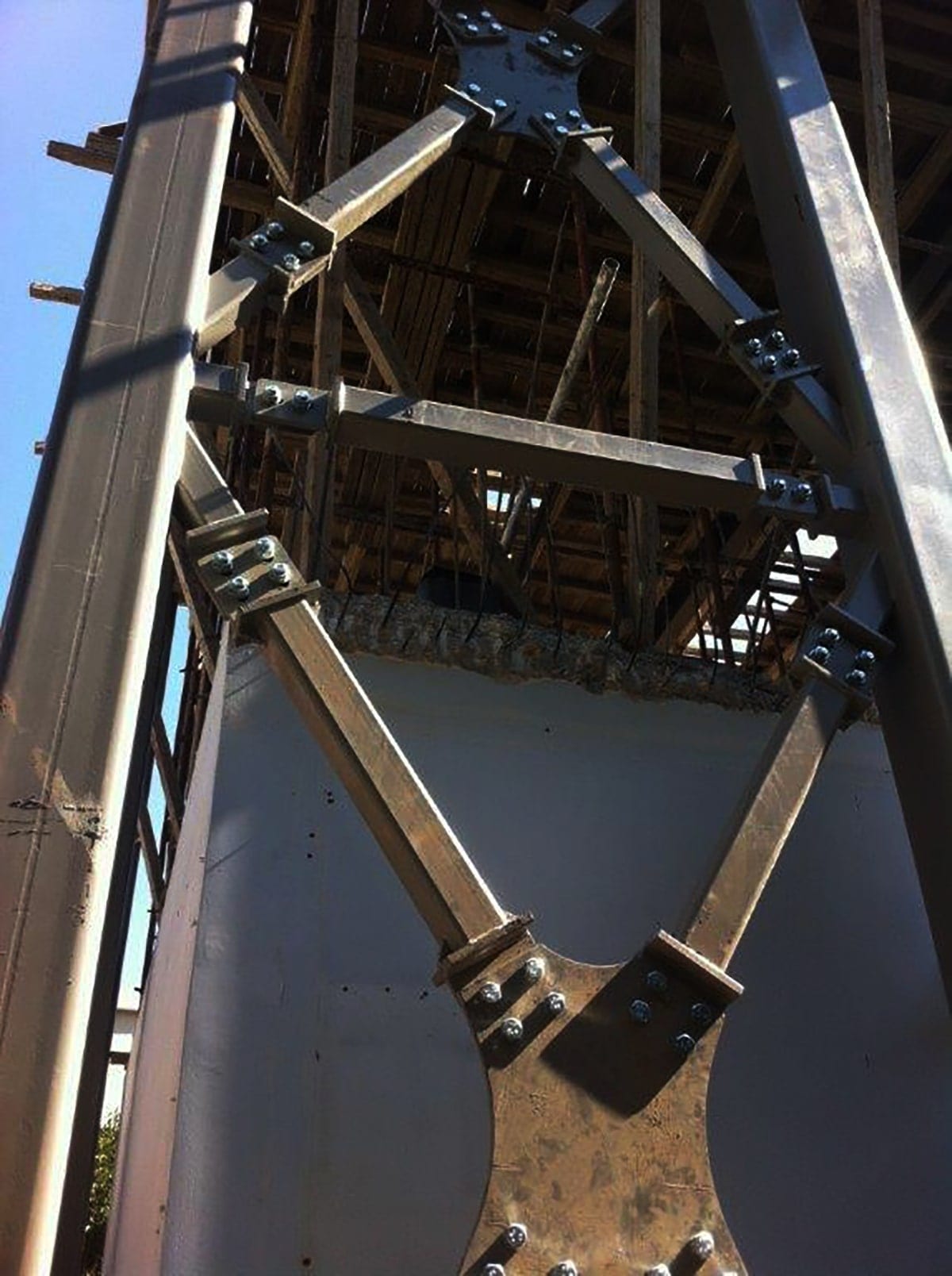

Κοχλιωτοί κόμβοι χιαστί συνδέσμων στον εξωσκελετό της επέκτασης κατοικίας στα Μελίσσια — Οι συνδέσεις πρέπει να είναι εντυπωσιακές στον εξωσκελετό

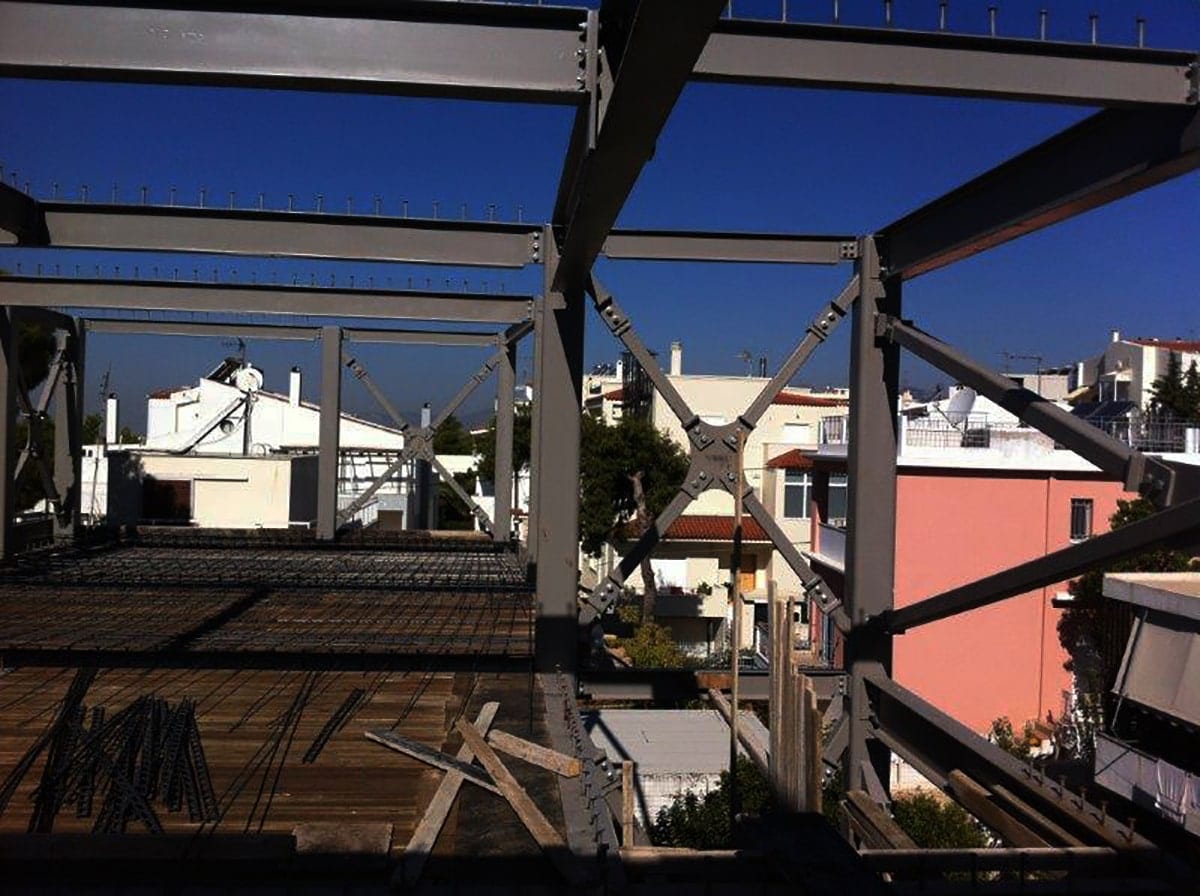

Οπλισμός σύμμεικτης πλάκας και χιαστί σύνδεσμοι στον σκελετό της επέκτασης στα Μελίσσια

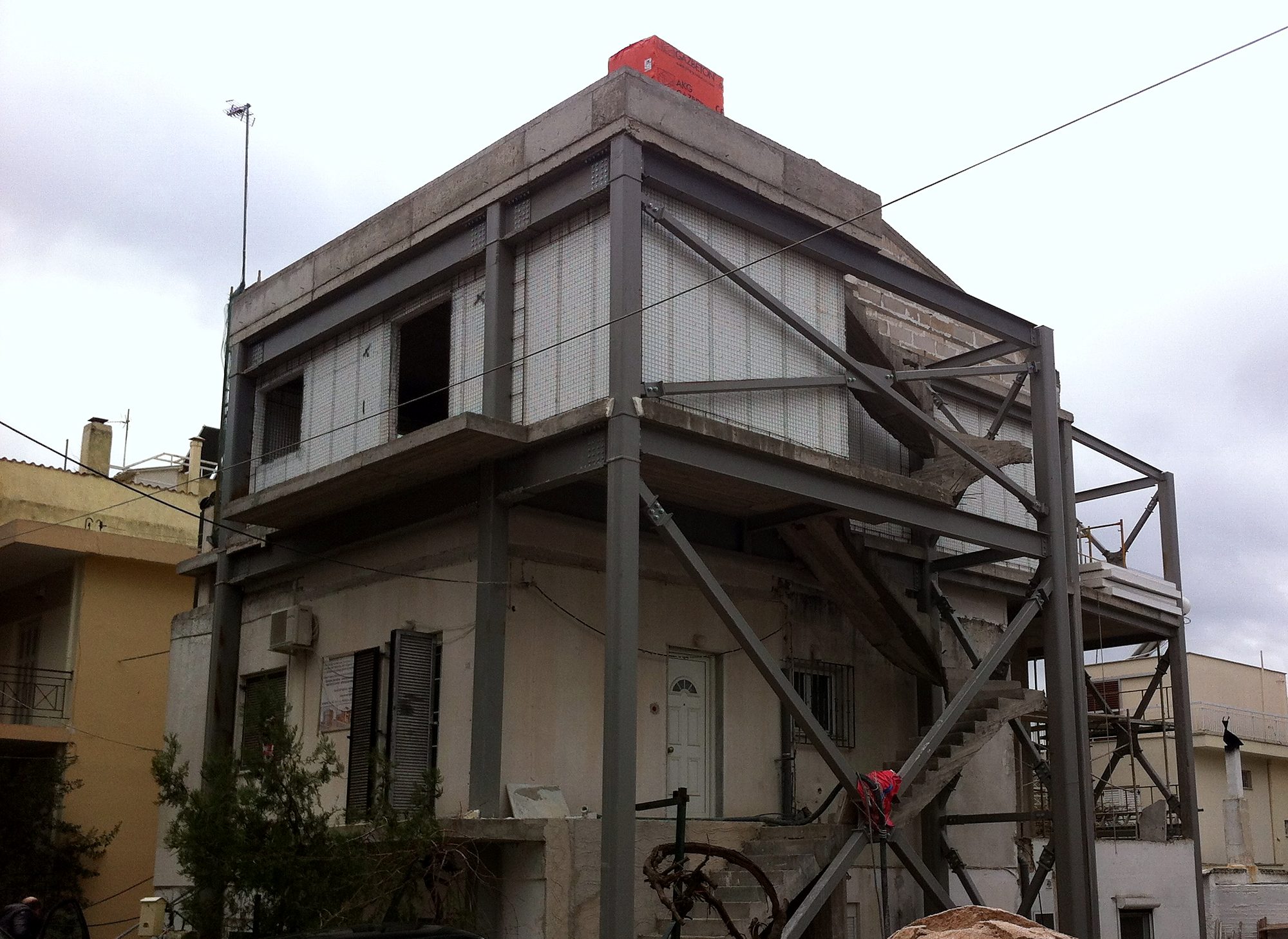

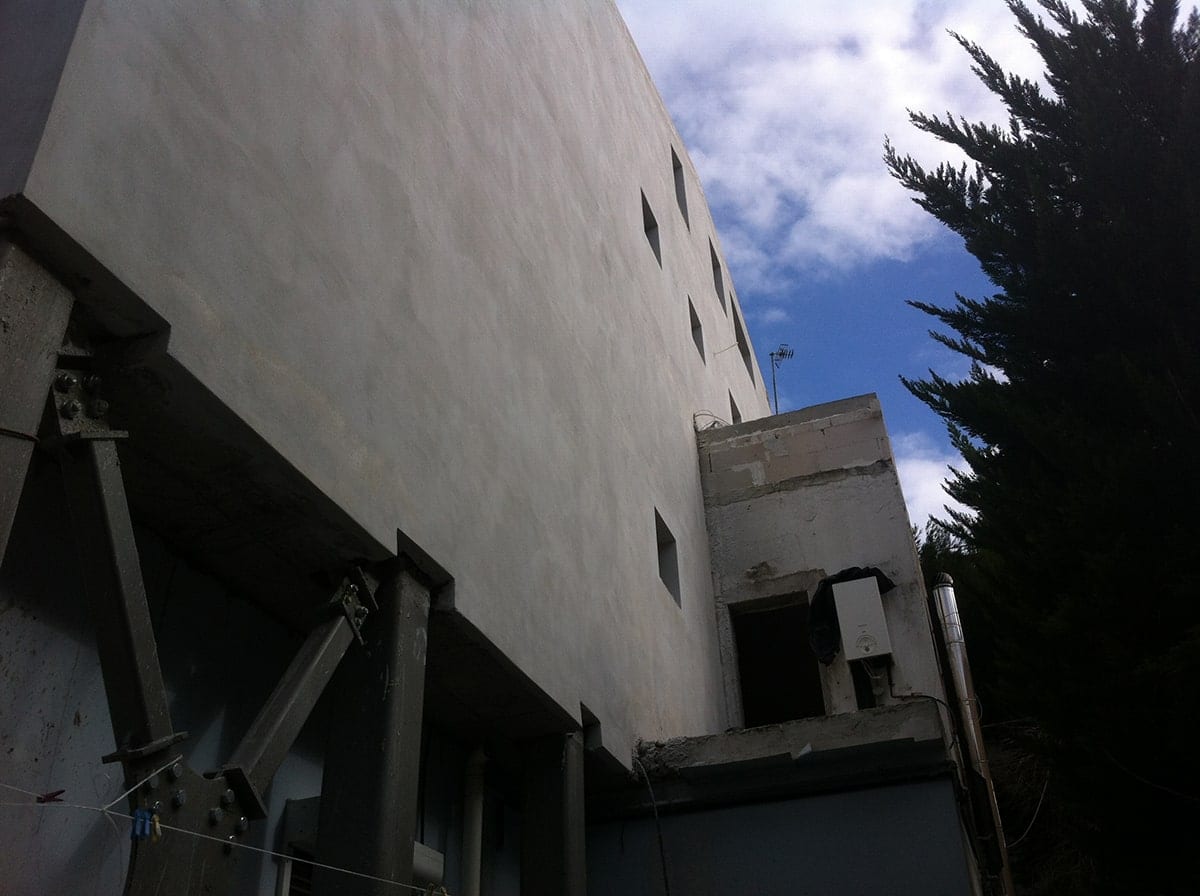

Επιχρισμένη τοιχοποιία πάνω από τον χαλύβδινο εξωσκελετό της επέκτασης στα Μελίσσια

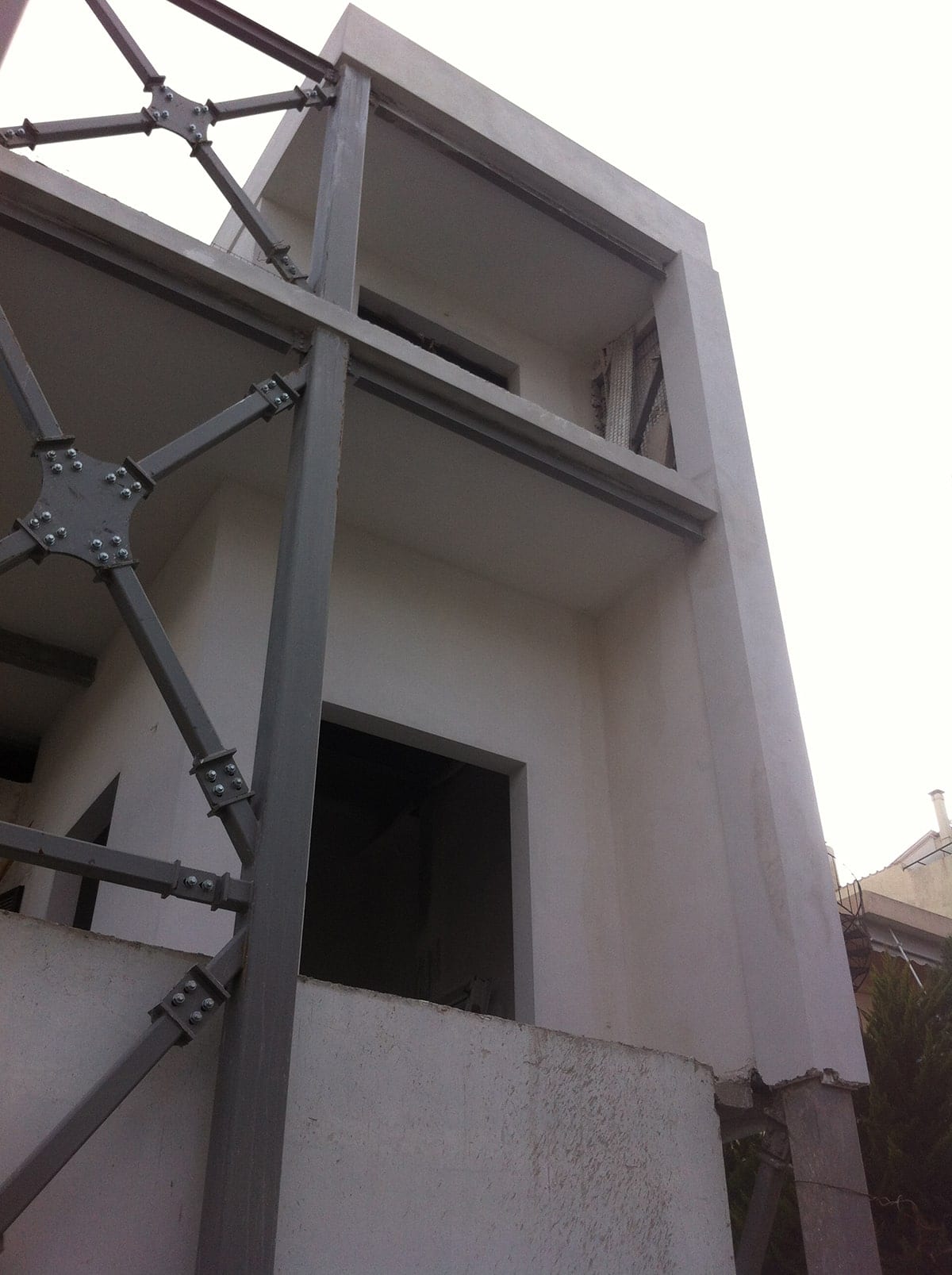

Χαλύβδινος εξωσκελετός με κοχλιωτούς κόμβους μπροστά στους νέους ορόφους στα Μελίσσια

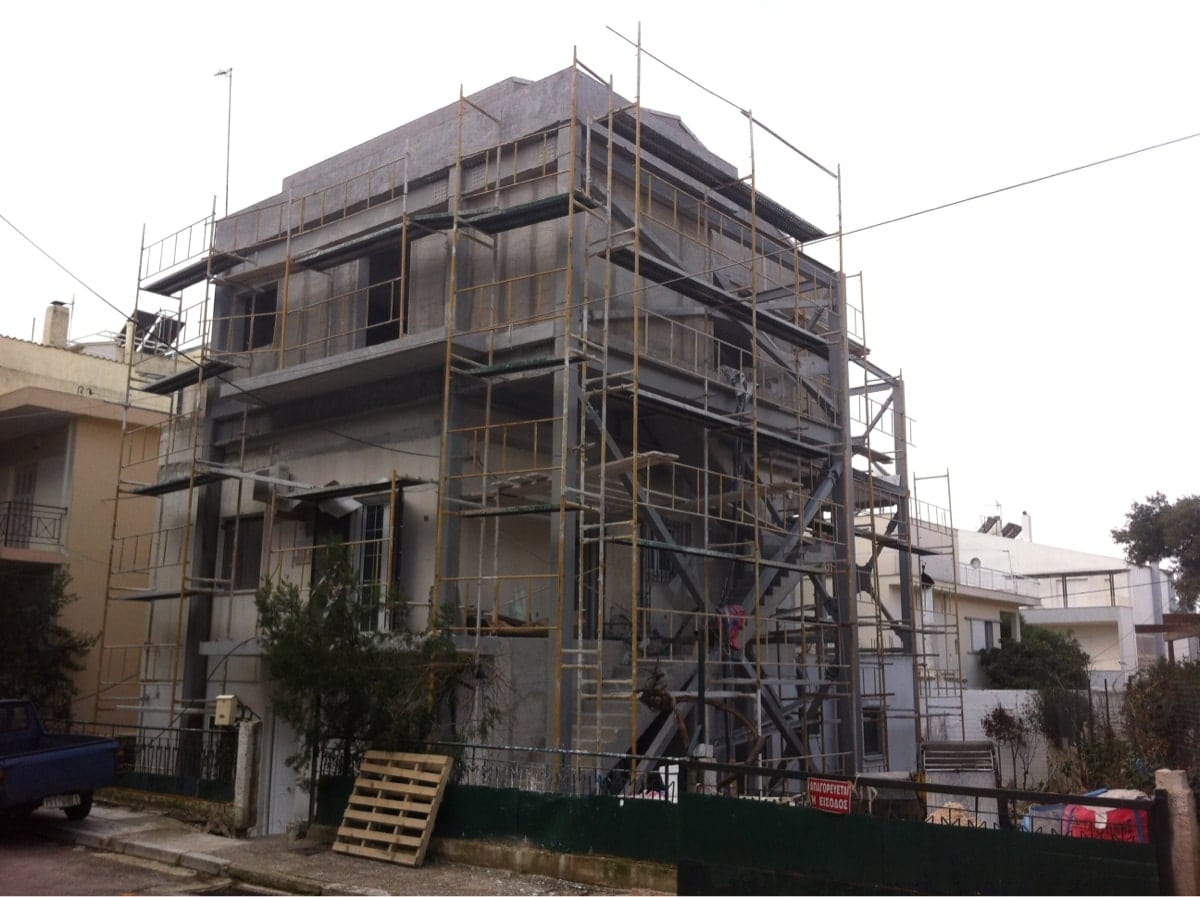

Επέκταση κατοικίας με σκαλωσιές σε φάση επιχρισμάτων στα Μελίσσια

Οπλισμός πεδιλοδοκών θεμελίωσης δίπλα σε υφιστάμενη κατοικία για επέκταση με χαλύβδινο σκελετό στα Μελίσσια Αττικής — Οπλισμός θεμελίωσης δίπλα στην υφιστάμενη κατοικία

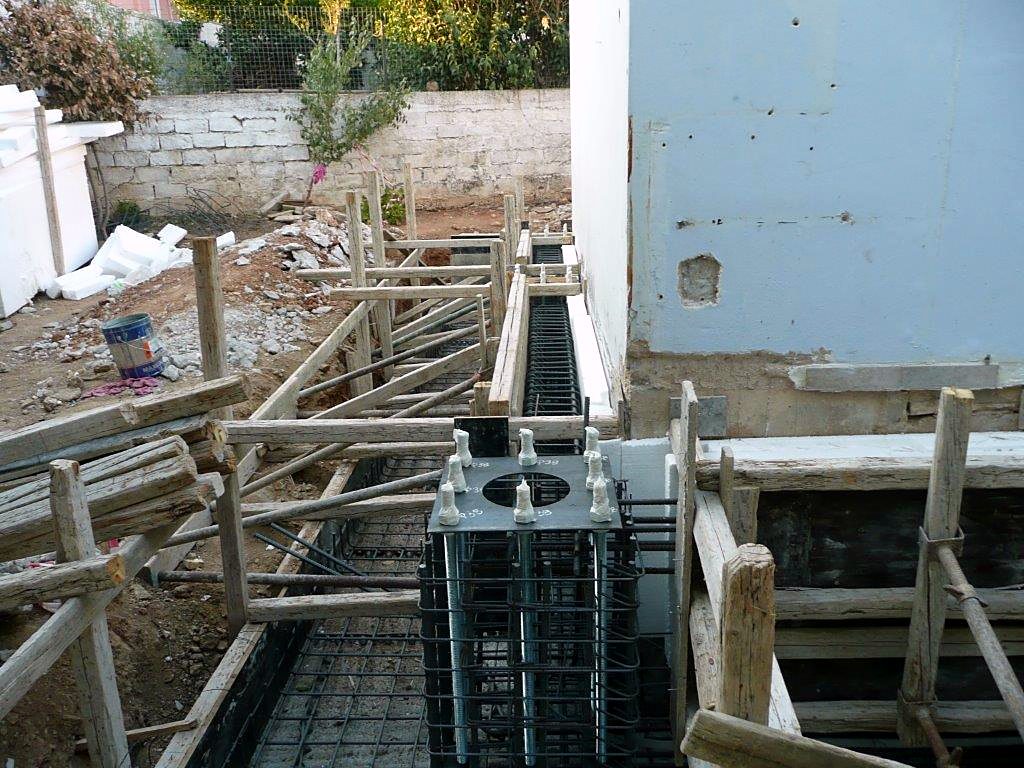

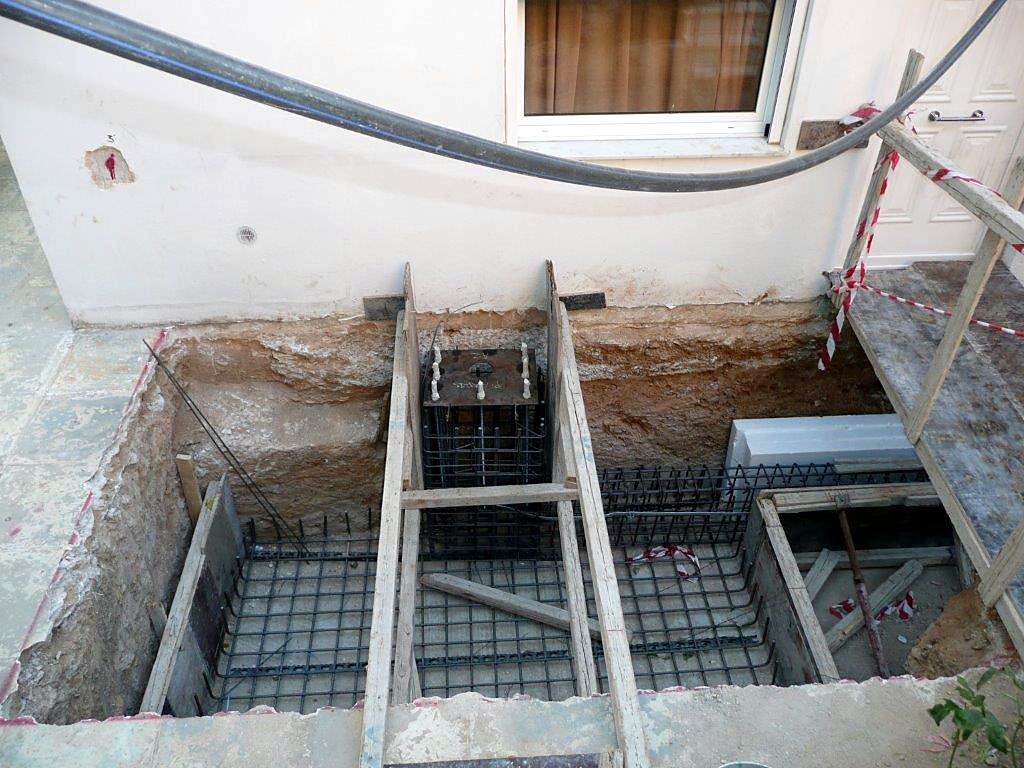

Οπλισμός βάθρου θεμελίωσης με αγκύρια και οδηγό για χαλύβδινο υποστύλωμα, επέκταση κατοικίας στα Μελίσσια — Οπλισμός βάθρου με πρόσθετα αγκύρια για το υποστύλωμα

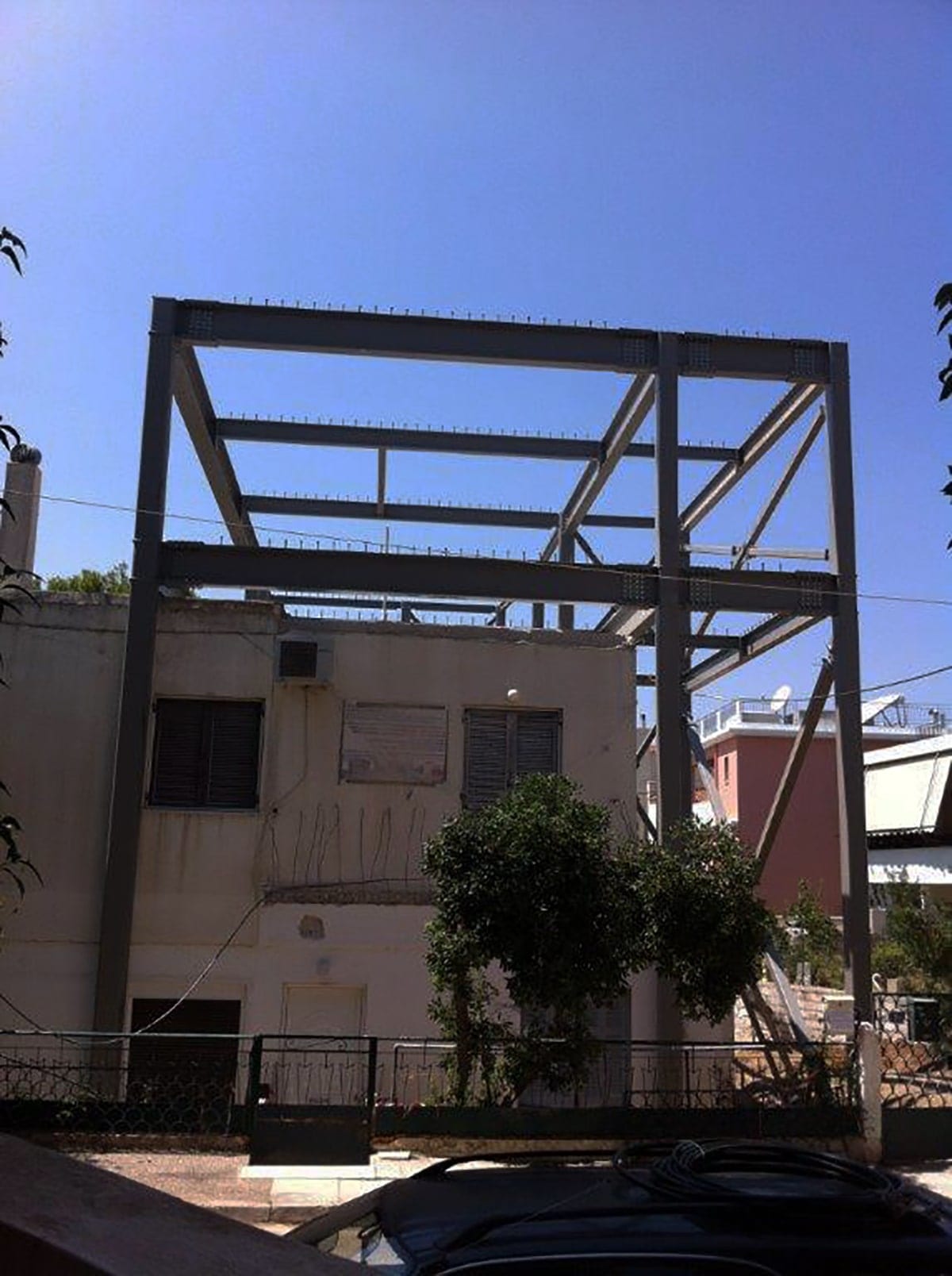

Πλευρική όψη χαλύβδινου σκελετού επέκτασης κατοικίας με υποστυλώματα εκτός του υφιστάμενου κτιρίου, Μελίσσια — Πλευρική όψη του σκελετού της επέκτασης

Επέκταση κατοικίας με χαλύβδινο σκελετό, τοιχοποιίες και εμφανείς συνδέσμους δυσκαμψίας στα Μελίσσια Αττικής — Η επέκταση με τοιχοποιίες και εξωτερικούς συνδέσμους δυσκαμψίας

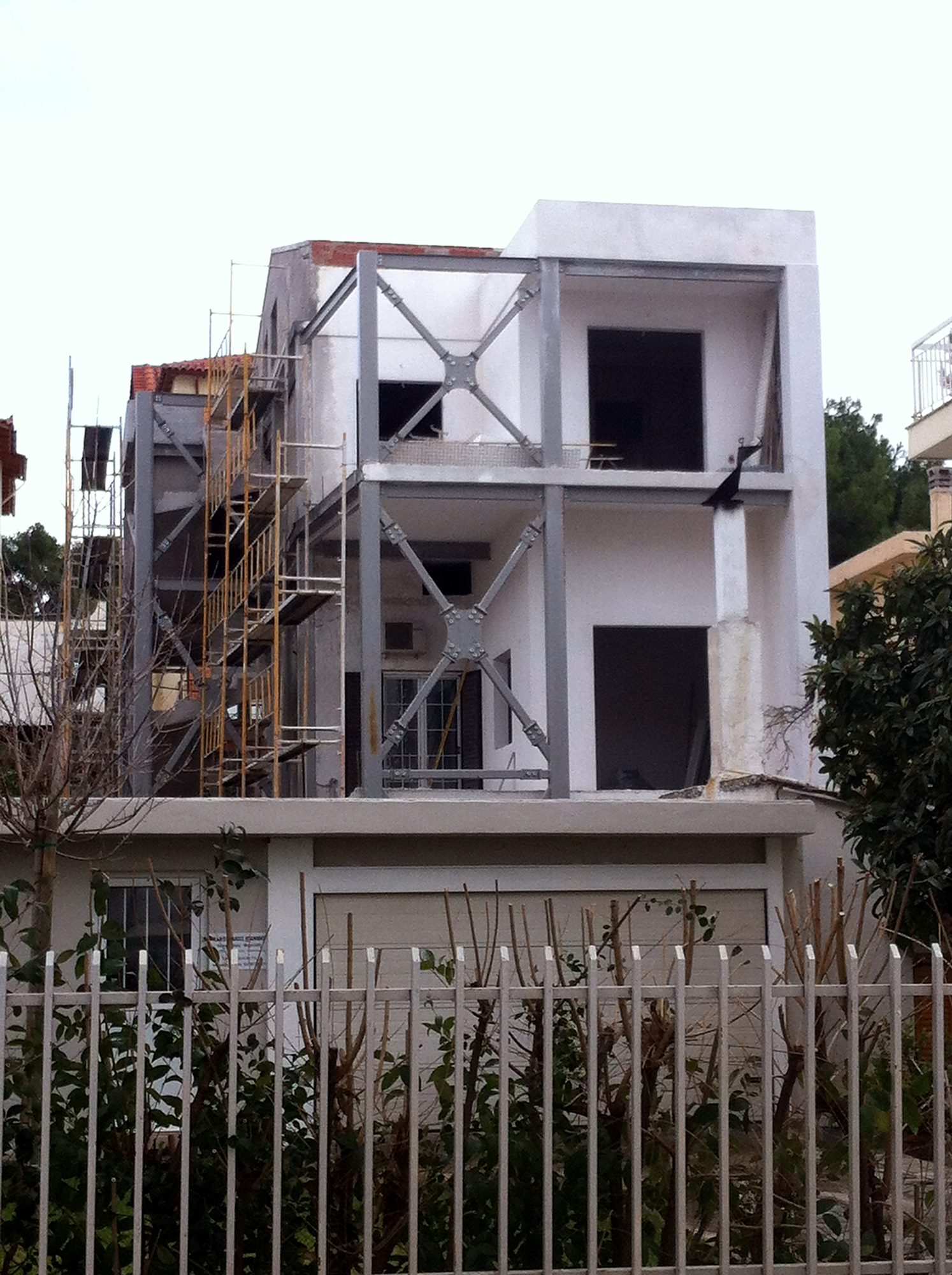

Όψη επέκτασης κατοικίας με εμφανή χαλύβδινα πλαίσια και συνδέσμους, Μελίσσια Αττικής — Όψη της επέκτασης με εμφανή χαλύβδινα πλαίσια

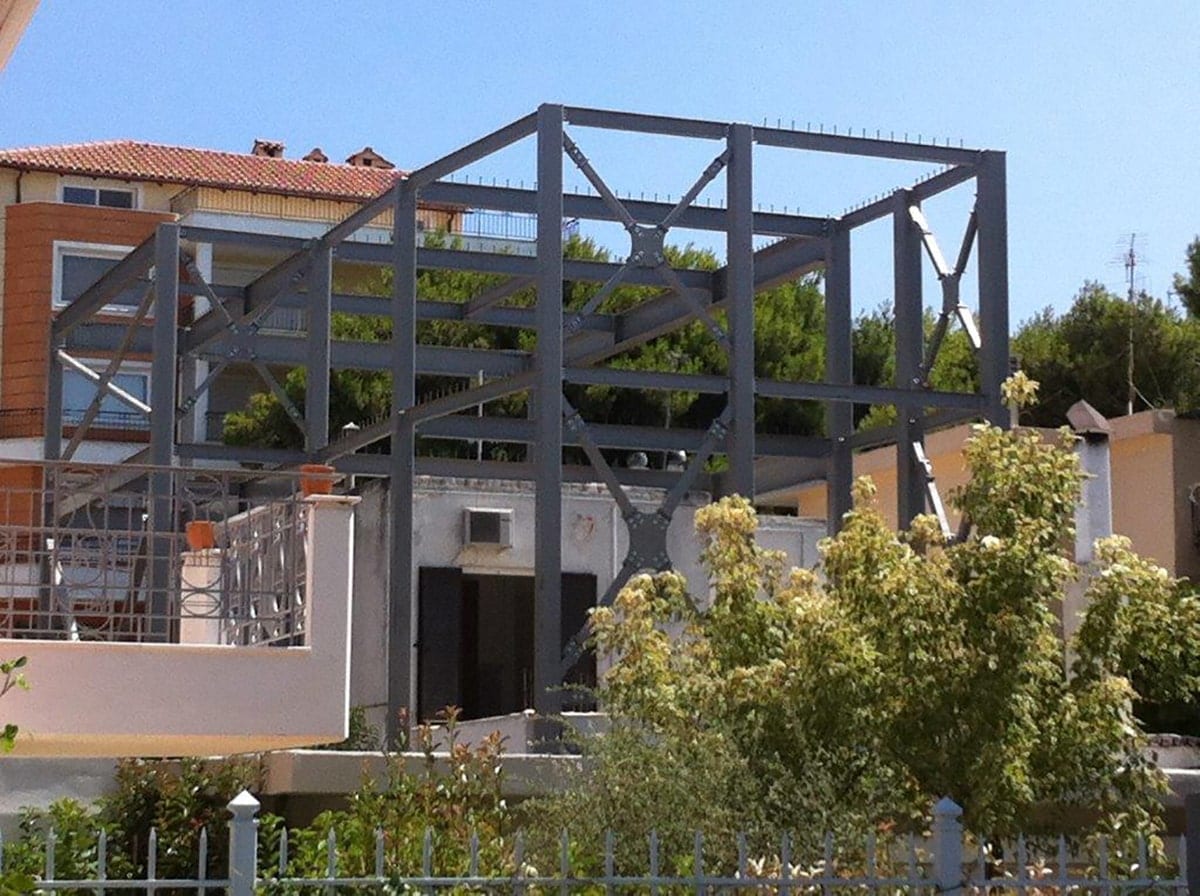

Χαλύβδινος σκελετός επέκτασης κατοικίας με χιαστί συνδέσμους στα Μελίσσια

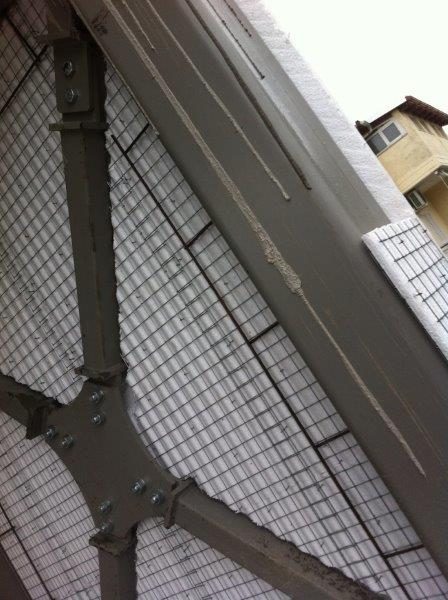

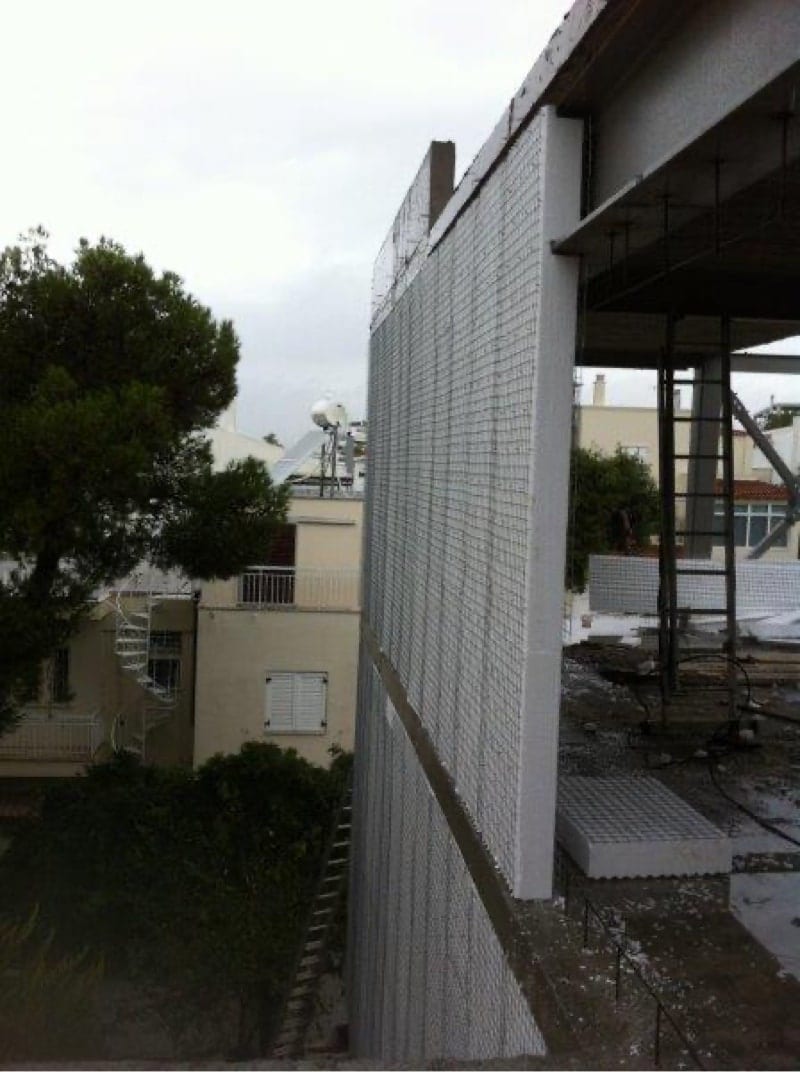

Λεπτομέρεια τοιχοποιίας 3Δ, Επέκταση κατά ύψος και κατά πλάτος κατοικίας στα Μελίσσια Αττικής — Λεπτομέρεια τοιχοποιίας 3Δ

Η πρώτη σύμμεικτη πλάκα είναι από λαμαρίνα και μάλιστα χωνευτά στον κορμό των κυρίων δοκών, καθώς οι απαιτήσεις ύψους ήταν αυστηρές. περαίωση σκελετού.

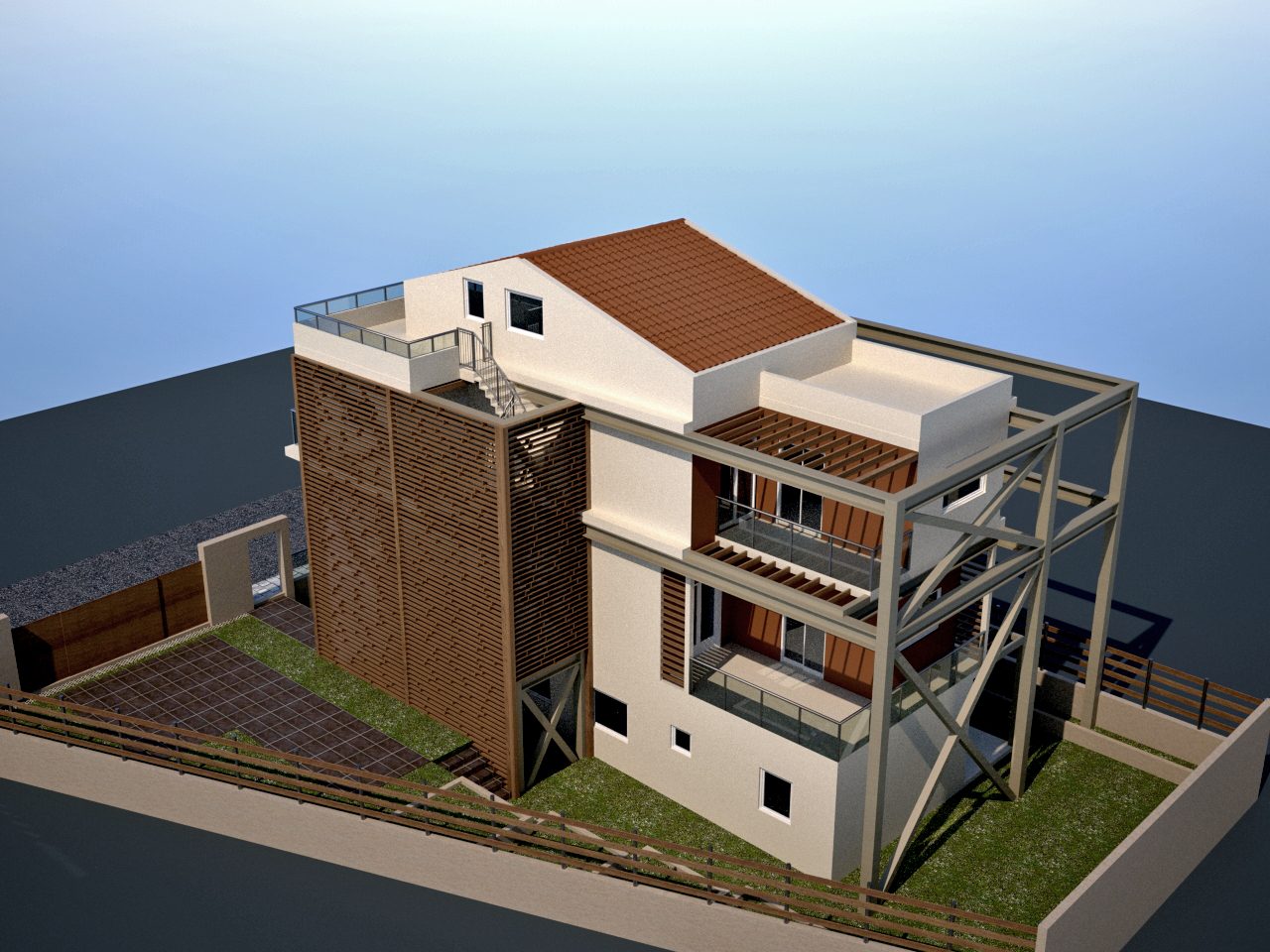

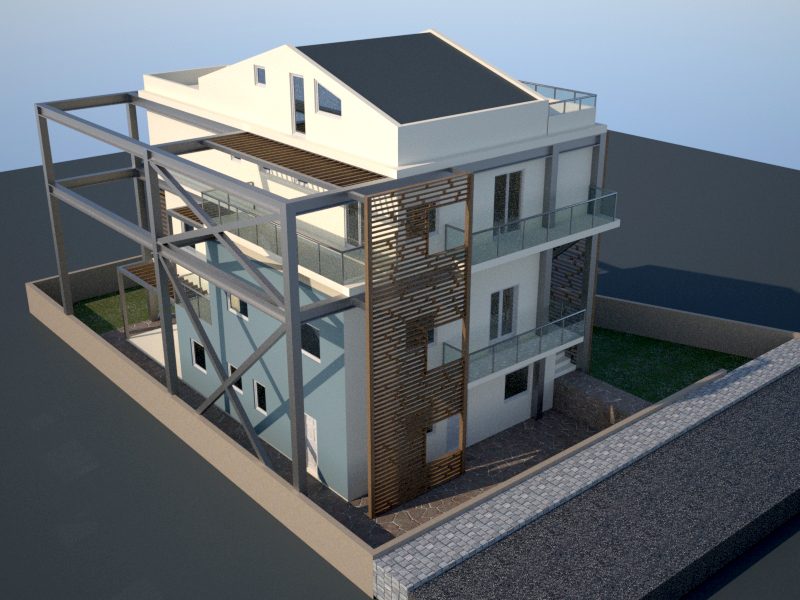

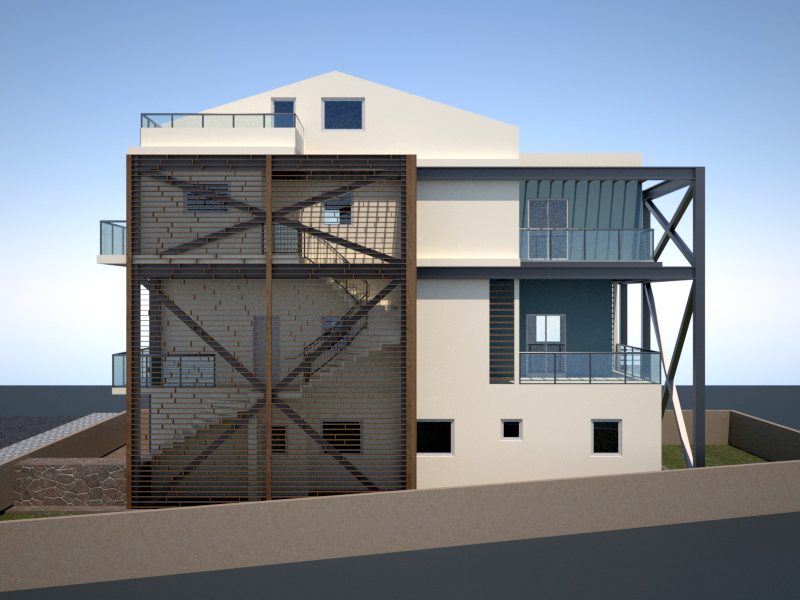

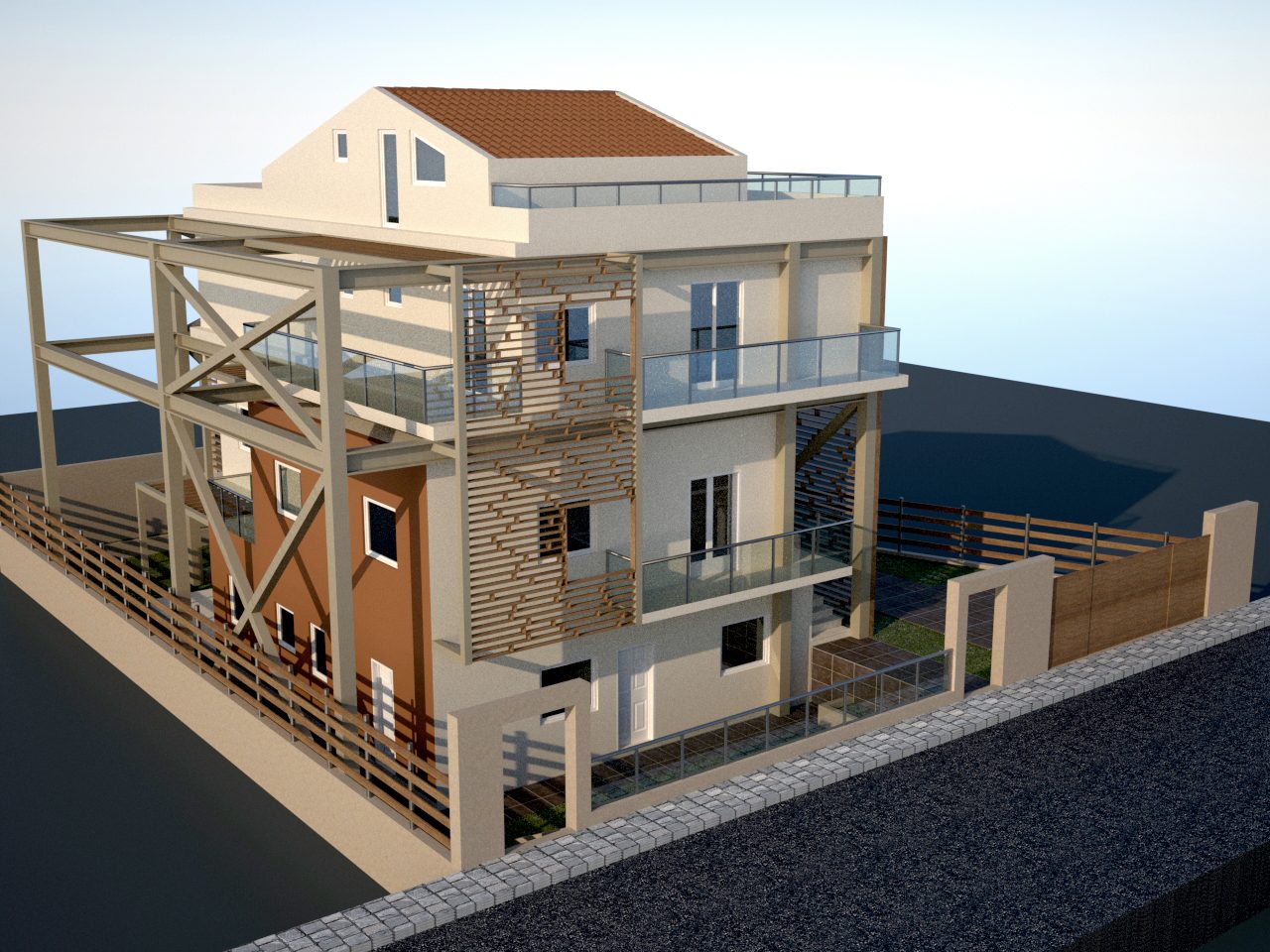

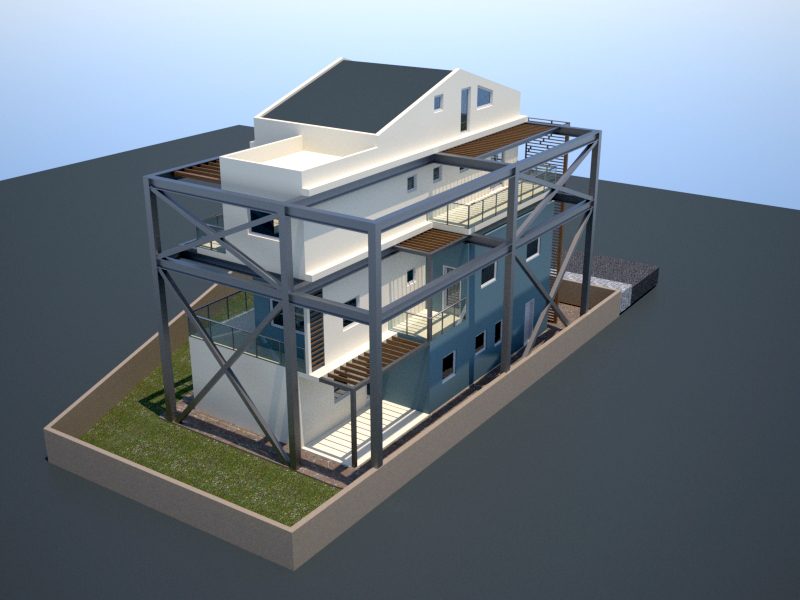

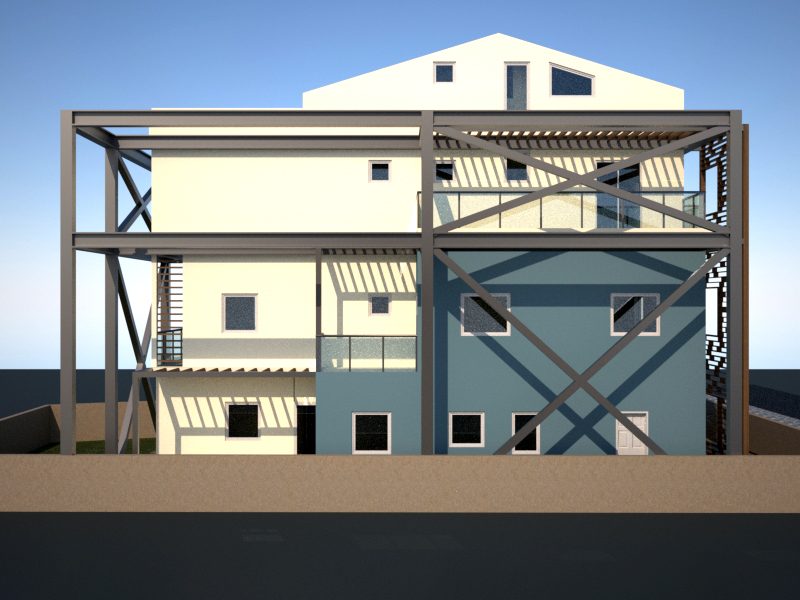

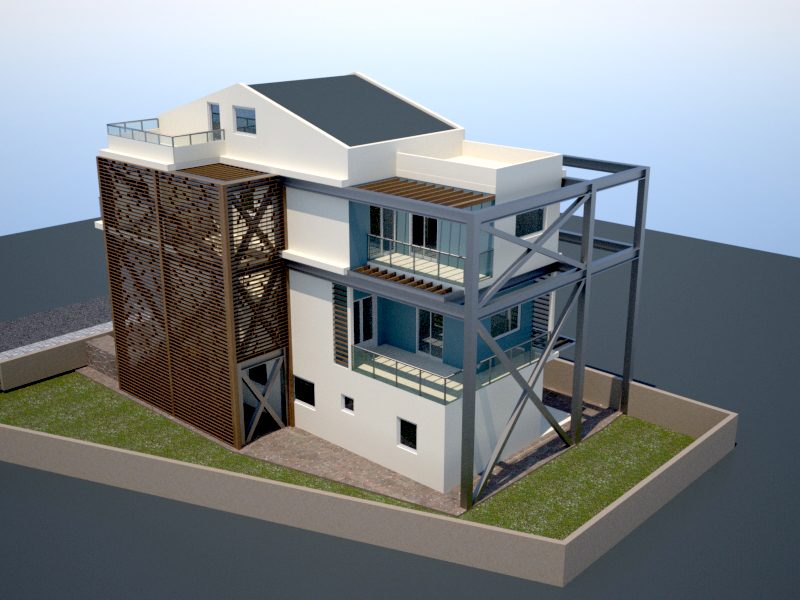

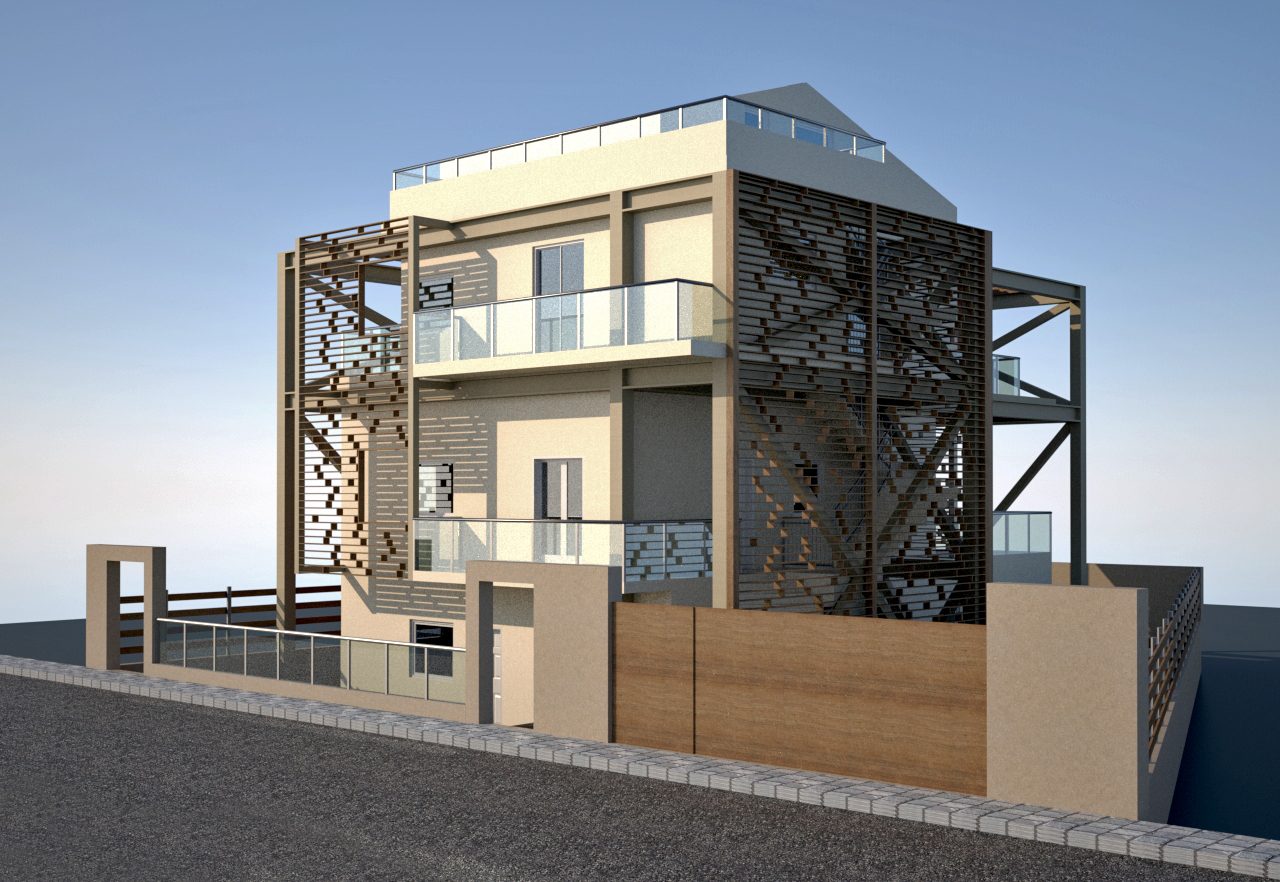

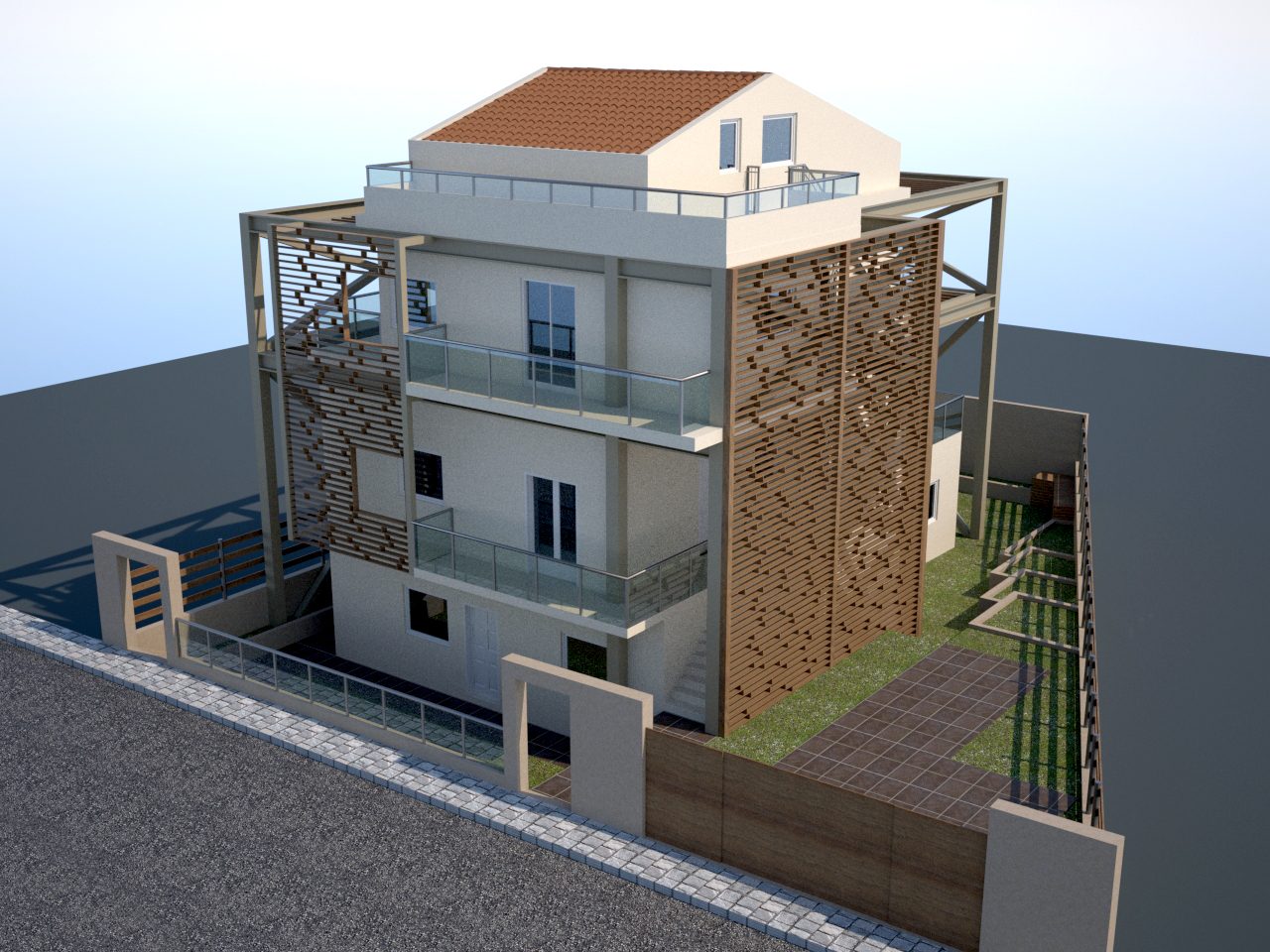

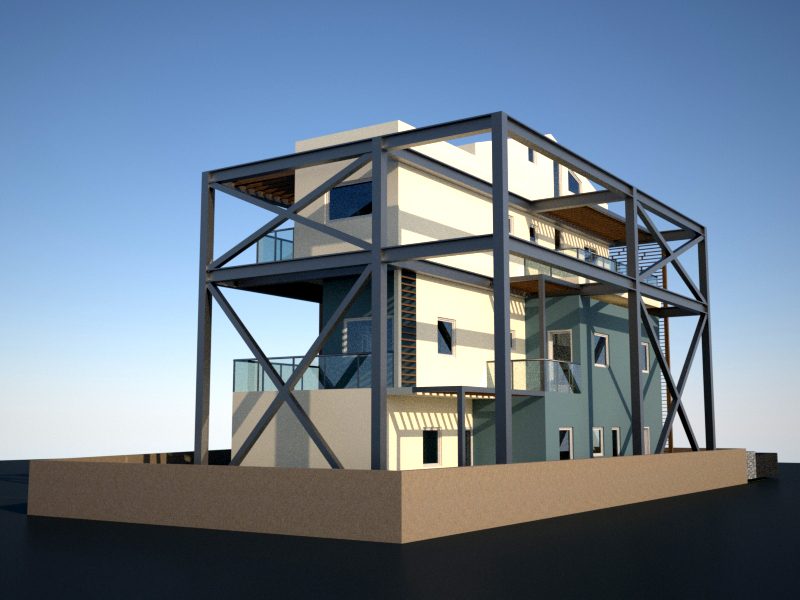

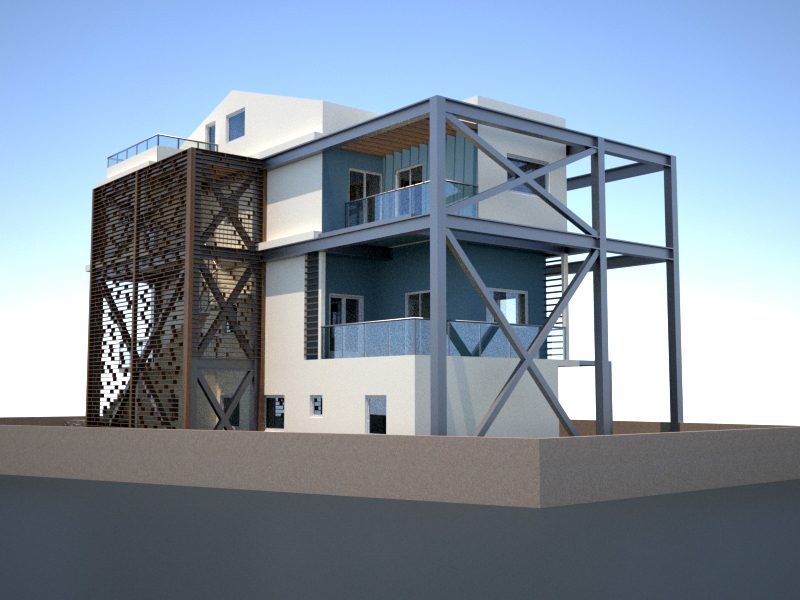

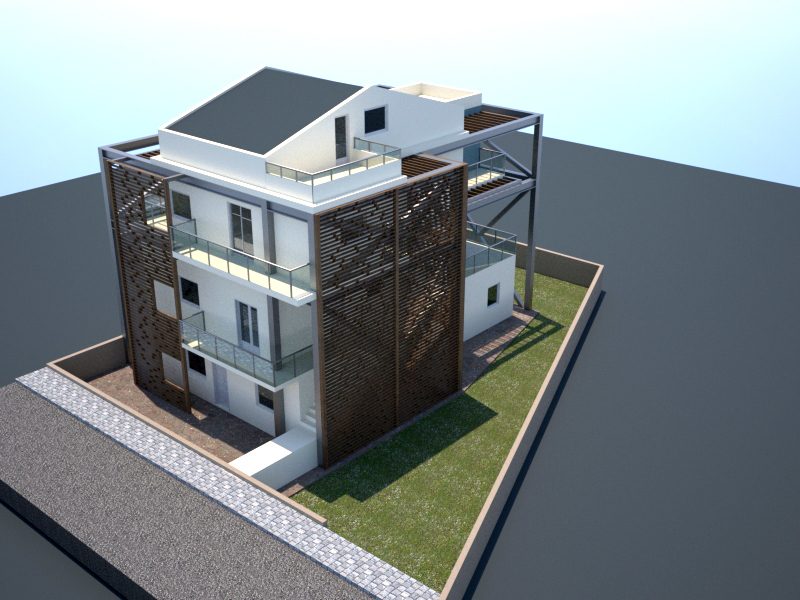

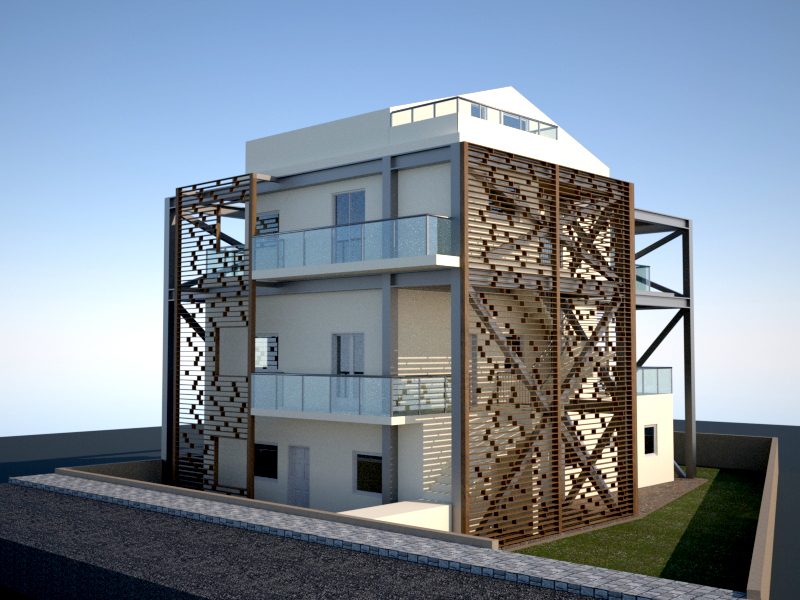

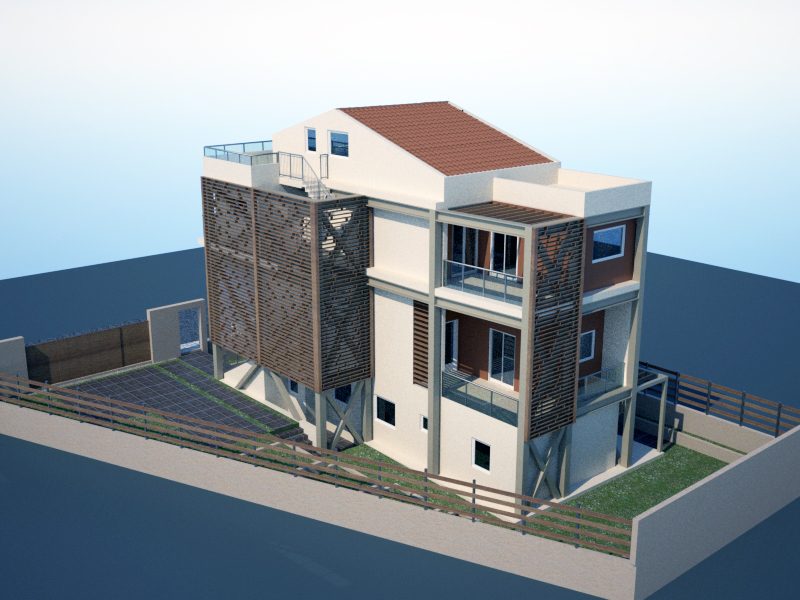

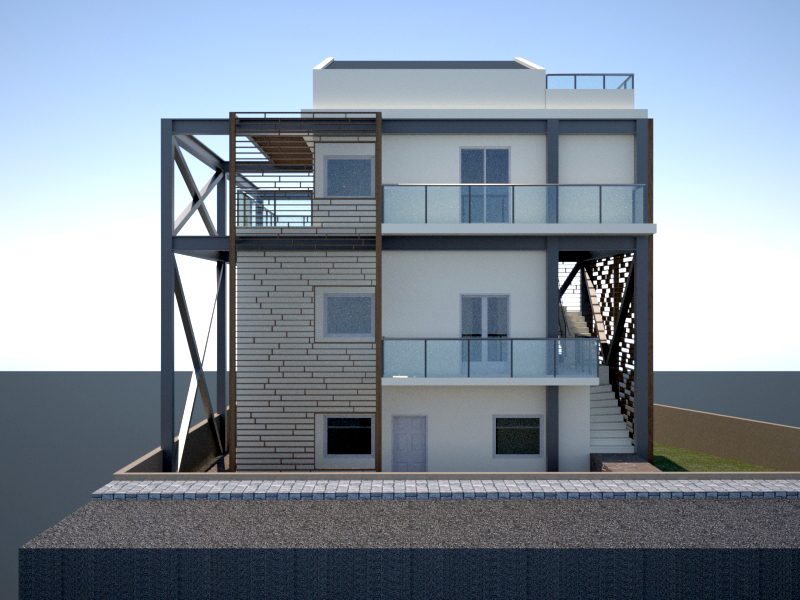

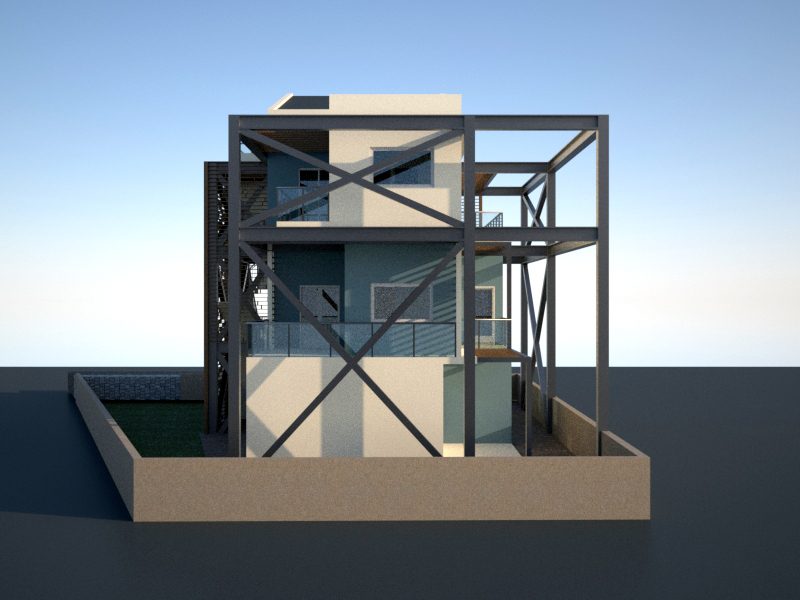

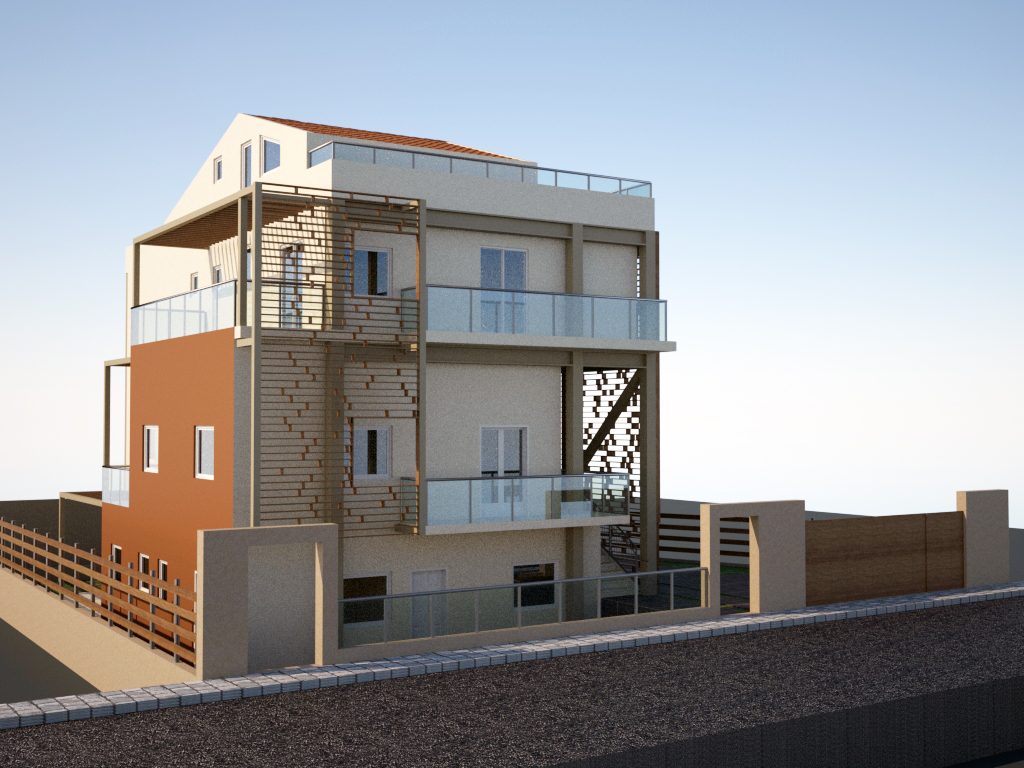

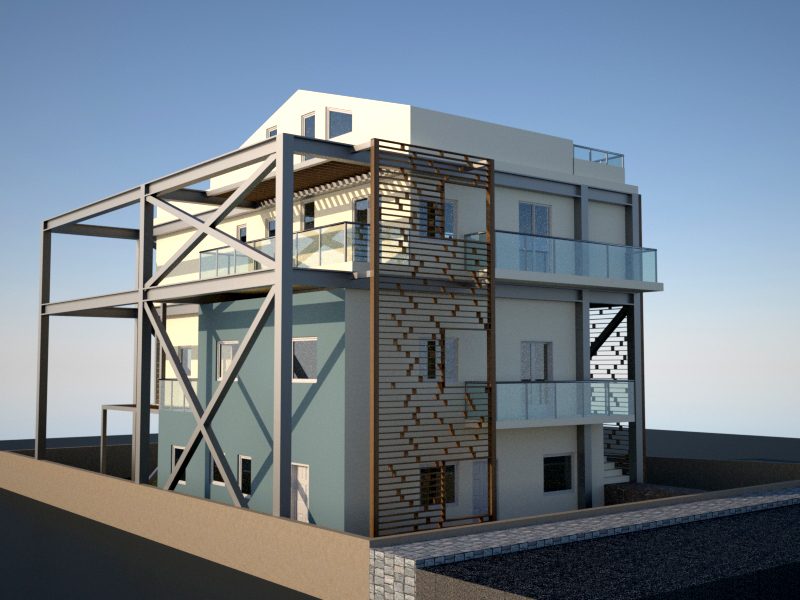

Renders (20)
