Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Γιανάτος Διονύσης

Μεταλλική κατοικία

Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Γιανάτος Διονύσης

Κατάστημα και κατοικία

Σύμμεικτο κτίριο με κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Κάναμε τη στατική μελέτη και στήσαμε τον χαλύβδινο σκελετό πάνω σε θεμελίωση από οπλισμένο σκυρόδεμα, με πλάκες από σκυρόδεμα που συνεργάζονται με τις χαλύβδινες δοκούς. Πέραν της ιδιαίτερα σεισμογενούς περιοχής η μόνη δυσκολία του συγκεκριμένου κτιρίου έγκειται στο ότι πλάκες του ορόφου βρίσκονται σε διαφορετικές στάθμες και στο σημείο της αλλαγής τις στηρίξαμε σε διπλή δοκό.

Περιοχή: Κεφαλονιά

Άδεια-Επίβλεψη:

Ανδρέας Δεμπόνος

Πολιτικός Μηχανικός Ε.Μ.Π.

Αργοστόλι

Υπηρεσίες που παρείχαμε: Στατική μελέτη και κατασκευή σκελετού

Η κατασκευή βήμα βήμα

Φωτογραφίες από το εργοτάξιο, από τη θεμελίωση έως τον σκελετό με τις πλάκες του ορόφου.

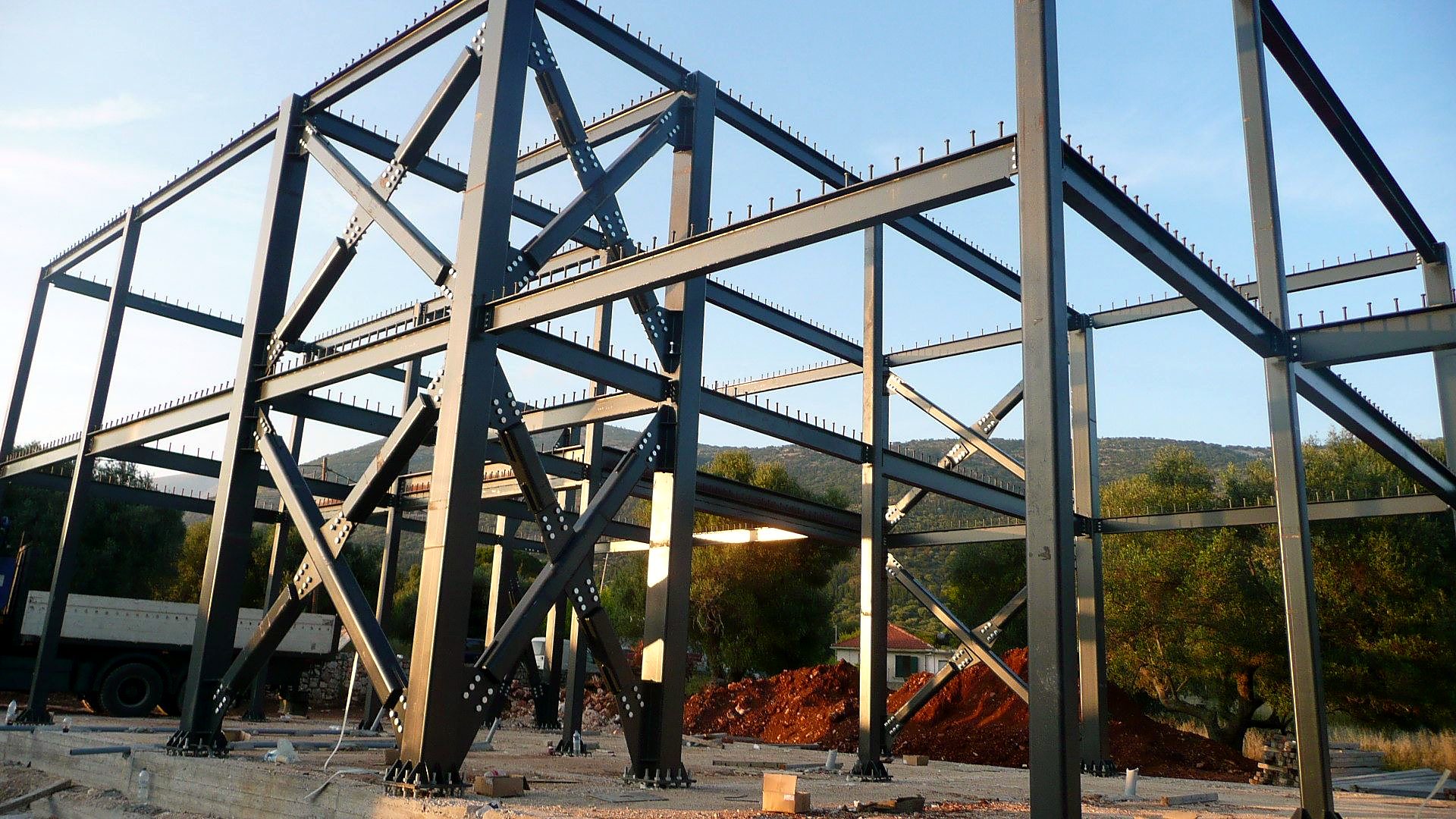

Χαλύβδινα πλαίσια με διαγώνιους και χιαστί συνδέσμους δυσκαμψίας σε κτίριο στα Ραζάτα Κεφαλονιάς — Πλαίσια με διαγώνιους και χιαστί συνδέσμους δυσκαμψίας

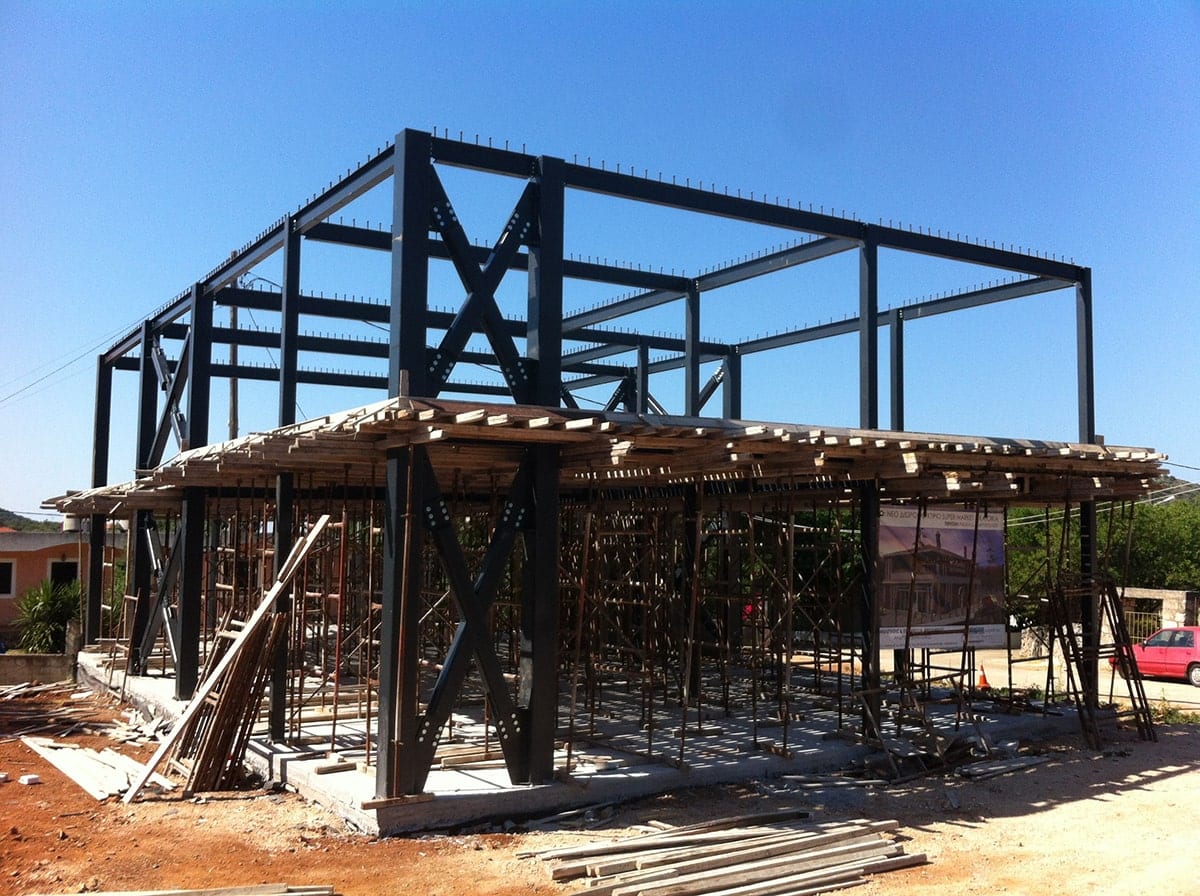

Σύμμεικτος σκελετός κατά τη σκυροδέτηση πλακών στο κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς — Ο σκελετός κατά τη φάση της σκυροδέτησης των πλακών από οπλισμένο σκυρόδεμα

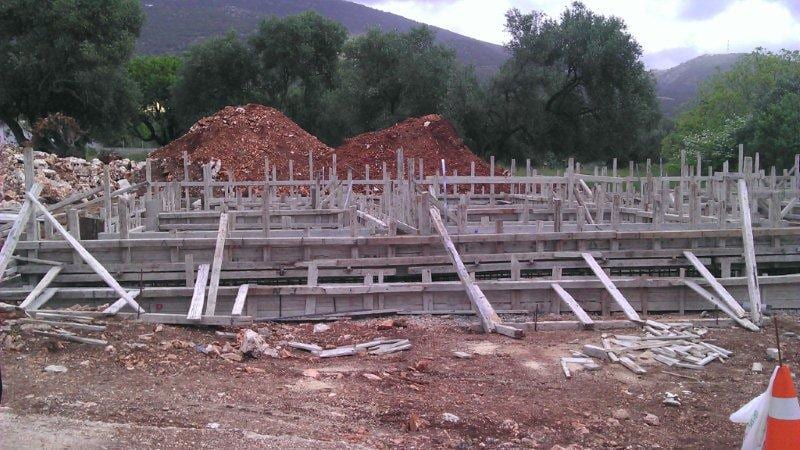

Υποδομή

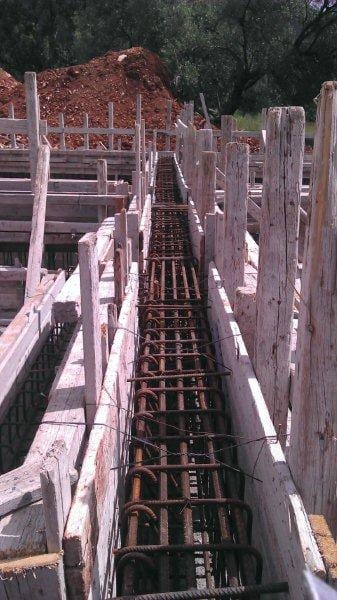

Οπλισμός και καλούπια πεδιλοδοκού για την αγκύρωση του κτιρίου στα Ραζάτα Κεφαλονιάς — Αγκύρωση του μεταλλικού κτιρίου

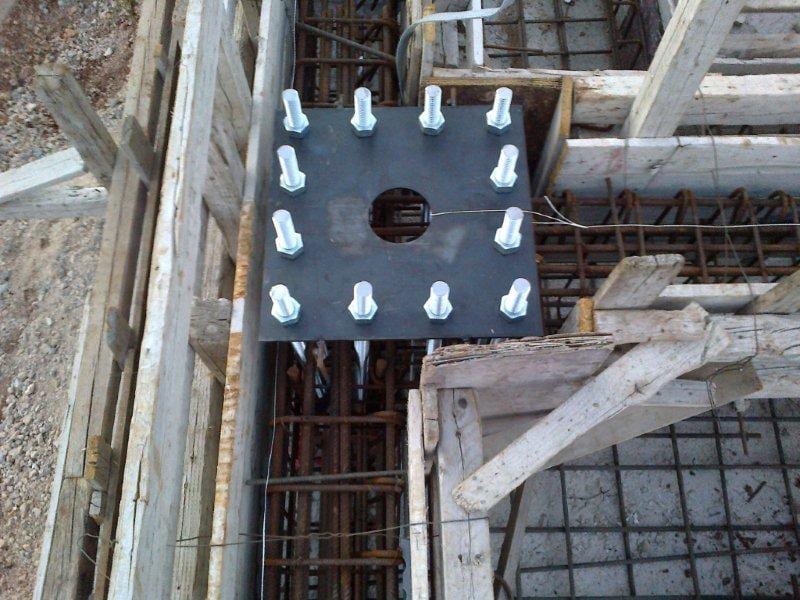

Πλάκα έδρασης με αγκύρια μέσα στον οπλισμό θεμελίωσης στα Ραζάτα Κεφαλονιάς — Αγκύρωση του μεταλλικού κτιρίου

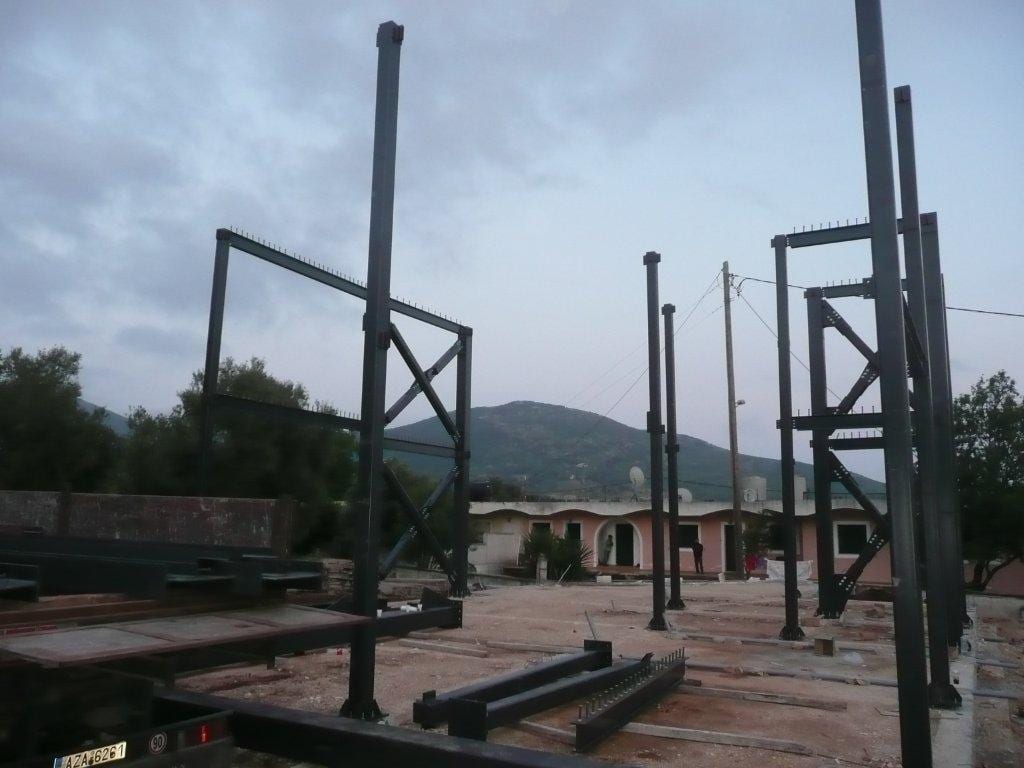

Έναρξη ανέγερσης μεταλλικού σκελετού με χιαστί συνδέσμους στα Ραζάτα Κεφαλονιάς

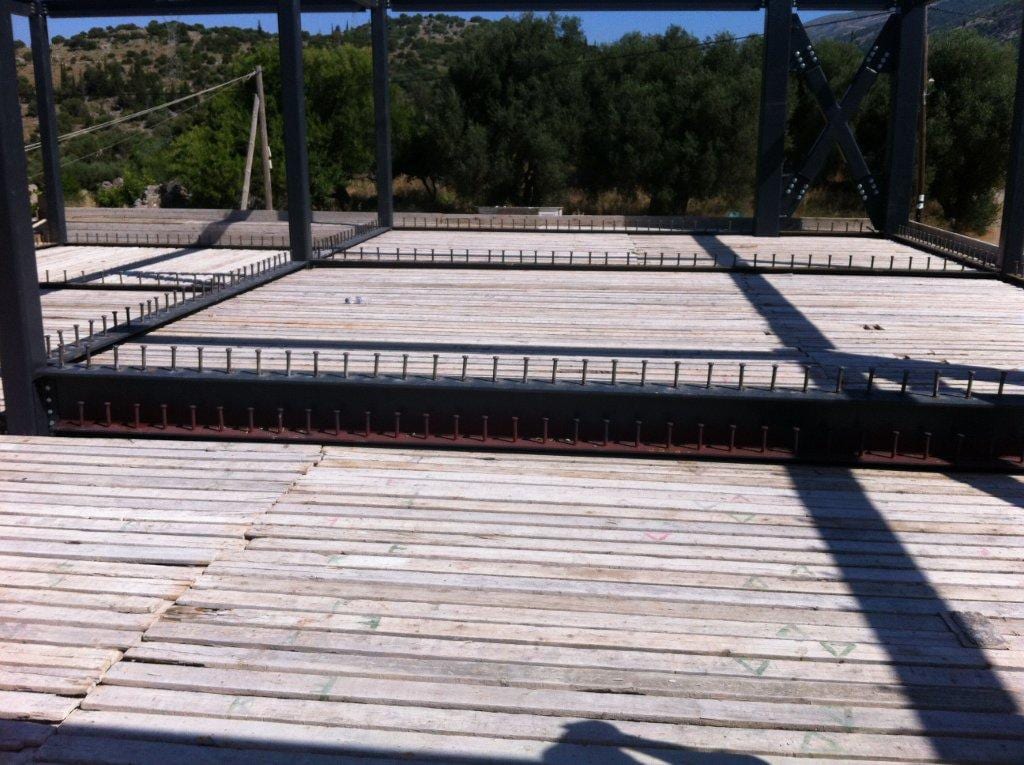

Ξυλότυπος ανισόπεδης σύμμεικτης πλάκας σε μεταλλικές δοκούς στα Ραζάτα Κεφαλονιάς — Ανισόπεδη πλάκα σε σύμμεικτη κατασκευή με 2 δοκούς. Μια μικρή πρόκληση σε αυτό το κτίριο ήταν τα διαφορετικά επίπεδα των πλακών στον όροφο που αντιμετωπίζονται με διπλό δοκάρι

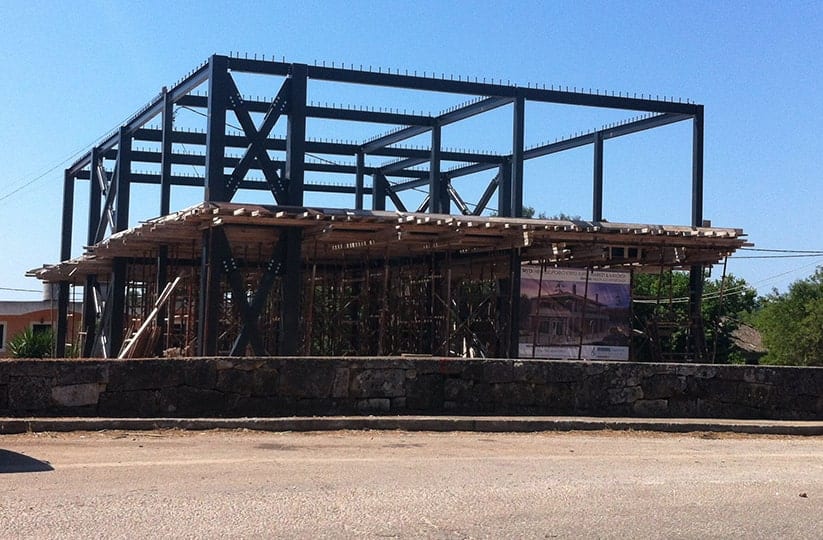

Ο σύμμεικτος σκελετός του καταστήματος και κατοικίας στα Ραζάτα Κεφαλονιάς από τον δρόμο

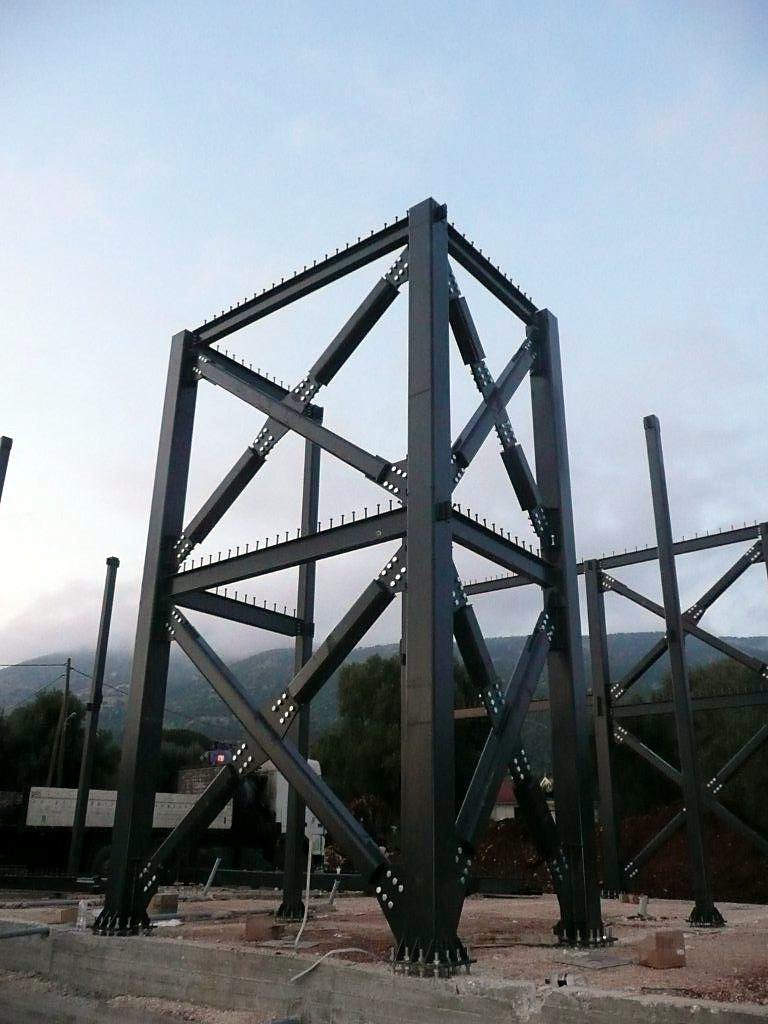

Χαλύβδινος πυρήνας δυσκαμψίας με κοχλιωτούς χιαστί συνδέσμους σε κτίριο καταστήματος-κατοικίας στα Ραζάτα Κεφαλονιάς — Πυρήνας δυσκαμψίας με κοχλιωτούς χιαστί συνδέσμους

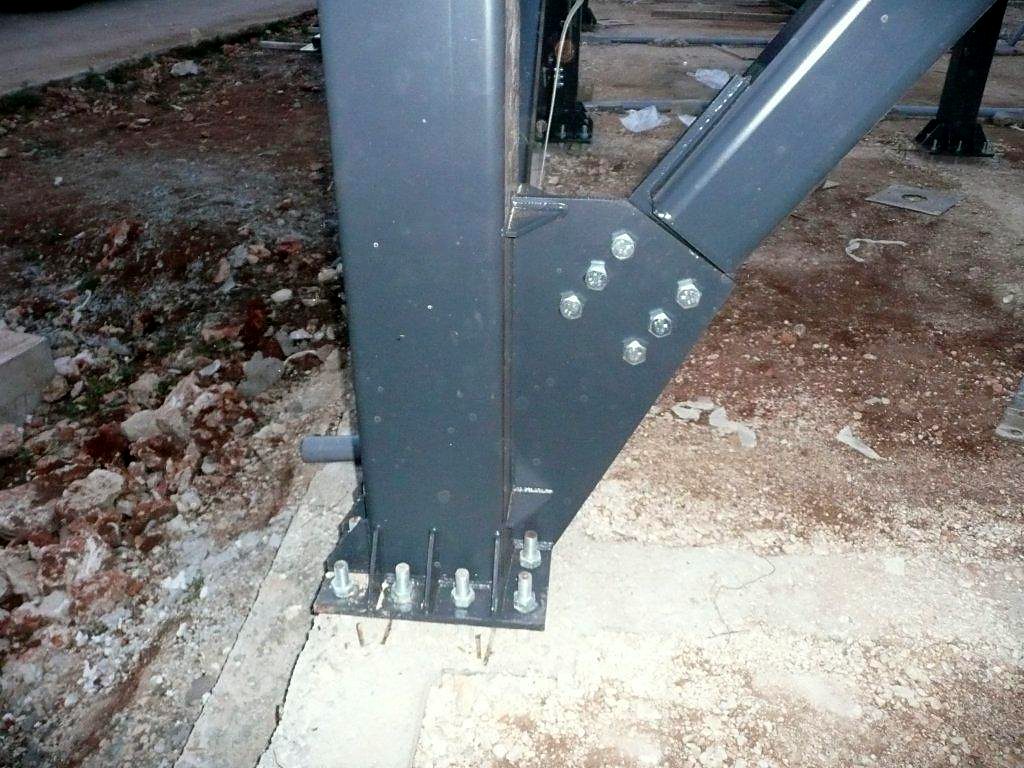

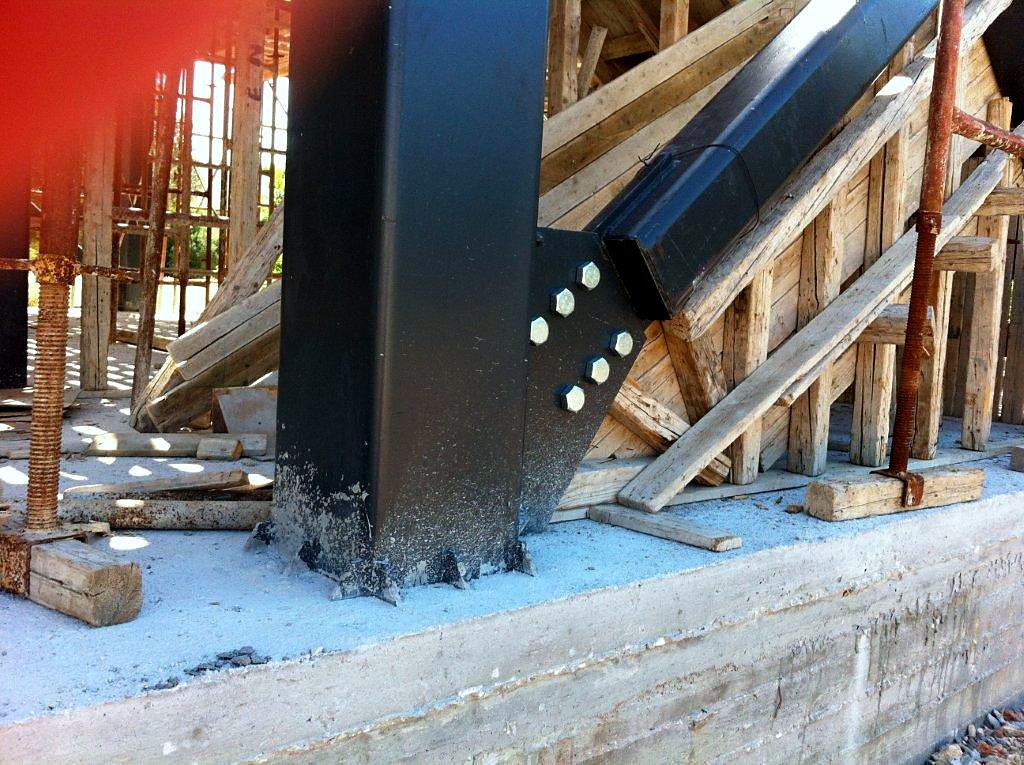

Βάση χαλύβδινου υποστυλώματος με αγκύρια και κοχλιωτό κομβοέλασμα διαγωνίου σε κτίριο στην Κεφαλονιά — Βάση υποστυλώματος με κοχλιωτό κομβοέλασμα διαγωνίου

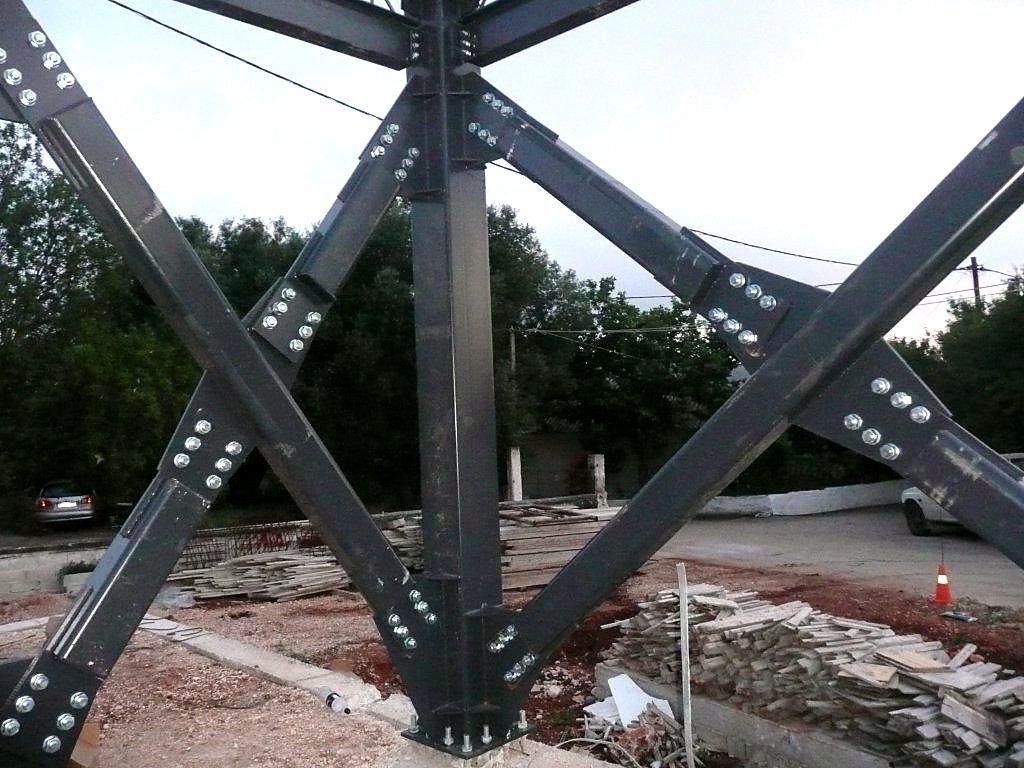

Κοχλιωτός κόμβος χιαστί συνδέσμων δυσκαμψίας σε χαλύβδινο υποστύλωμα κτιρίου στα Ραζάτα Κεφαλονιάς — Κοχλιωτός κόμβος χιαστί συνδέσμων στο υποστύλωμα

Πάκτωση βάσης χαλύβδινου υποστυλώματος με κοχλιωτή διαγώνιο σε πέδιλο σκυροδέματος στην Κεφαλονιά — Πάκτωση βάσης υποστυλώματος με κοχλιωτή διαγώνιο

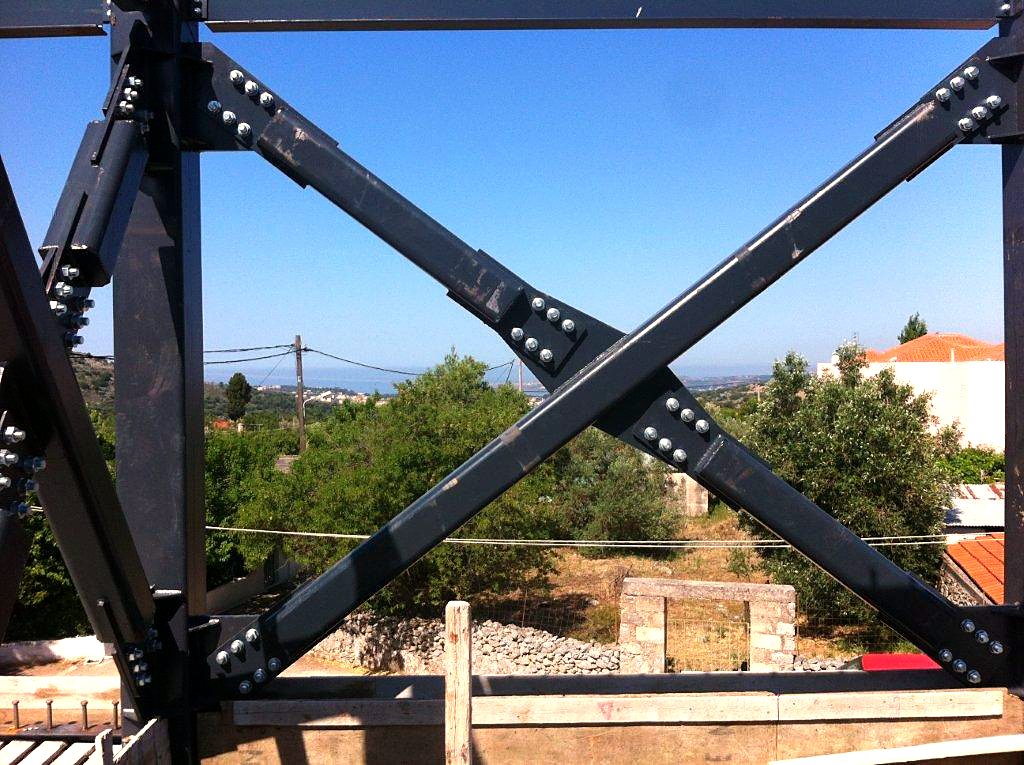

Κοχλιωτοί χιαστί σύνδεσμοι δυσκαμψίας σε χαλύβδινο πλαίσιο ορόφου κτιρίου στα Ραζάτα Κεφαλονιάς — Κοχλιωτοί χιαστί σύνδεσμοι στον όροφο

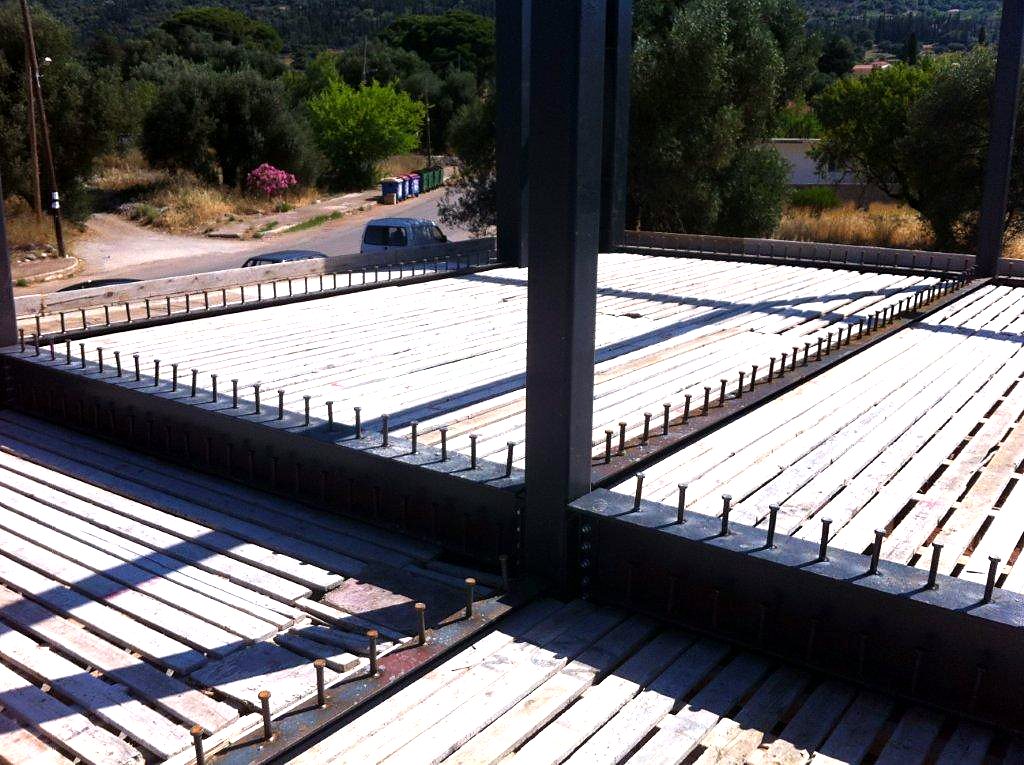

Διατμητικοί ήλοι σε χαλύβδινες δοκούς με ξυλότυπο σύμμεικτης πλάκας σε κτίριο στα Ραζάτα Κεφαλονιάς — Διατμητικοί ήλοι στις δοκούς πριν τη σκυροδέτηση της πλάκας

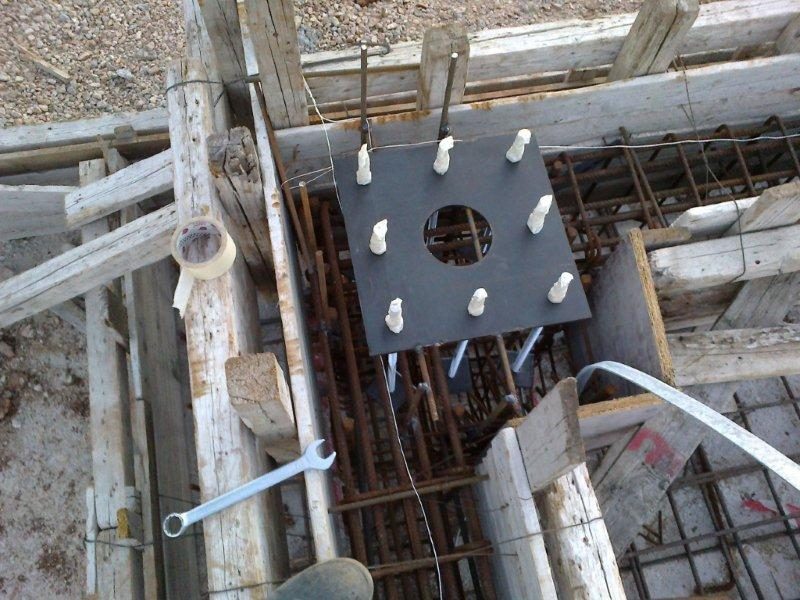

Αγκύρωση του μεταλλικού κτιρίου, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Γιανάτος Διονύσης — Αγκύρωση του μεταλλικού κτιρίου

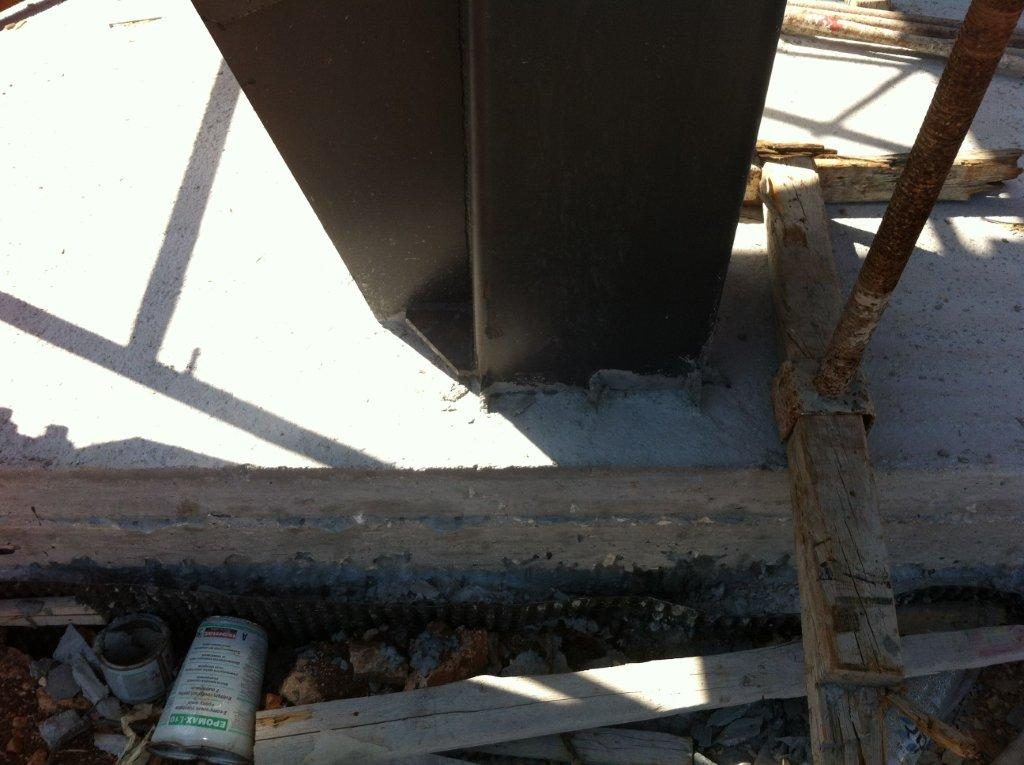

Η βύθιση του σκελετού για να καλυφθούν οι λάμες ενίσχυσης βάσεων, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Γιανάτος Διονύσης — Η βύθιση του σκελετού για να καλυφθούν οι λάμες ενίσχυσης βάσεων

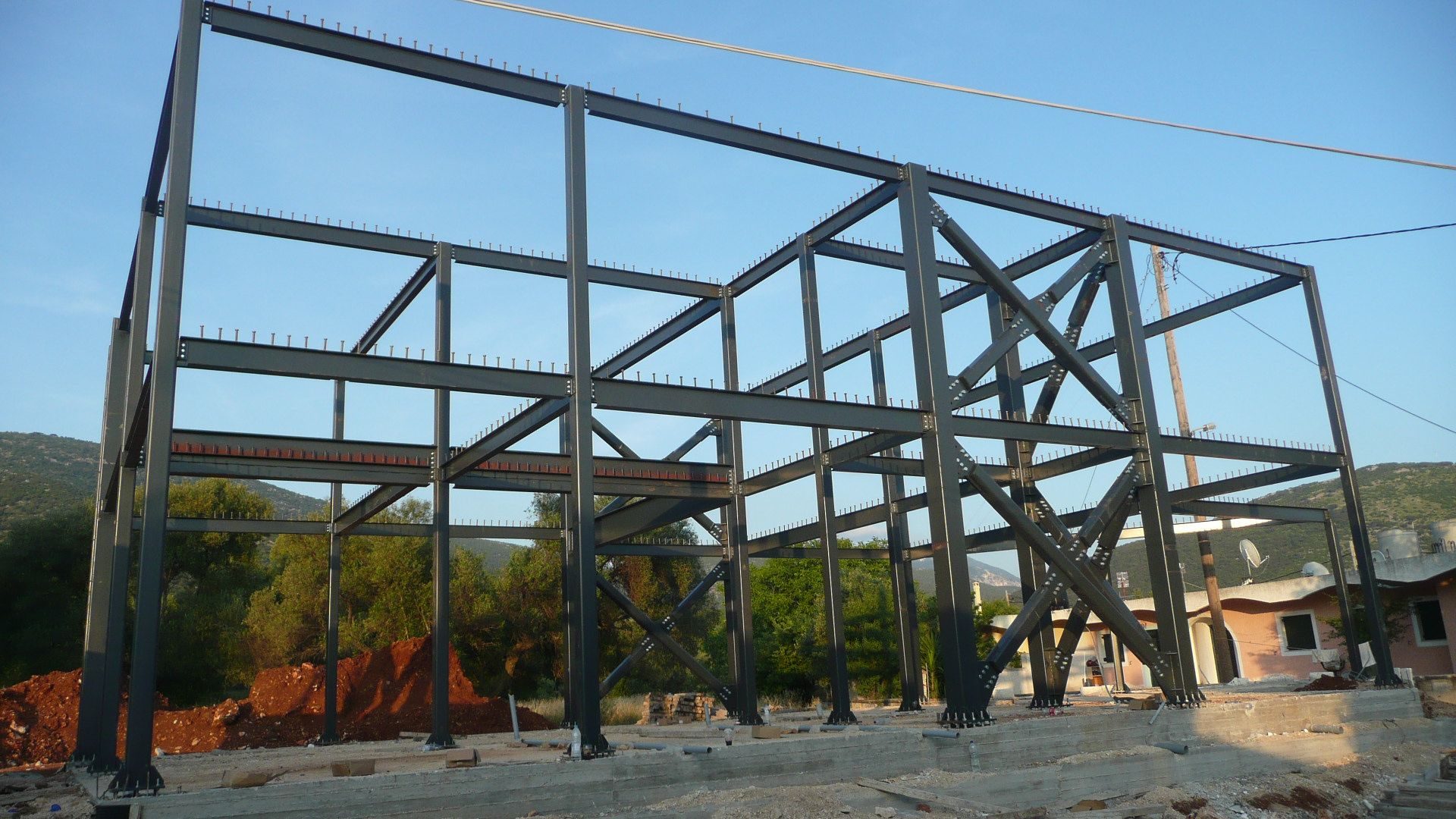

Αποπεράτωση σκελετού, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς. Γιανάτος Διονύσης — Αποπεράτωση σκελετού

Renders (3)

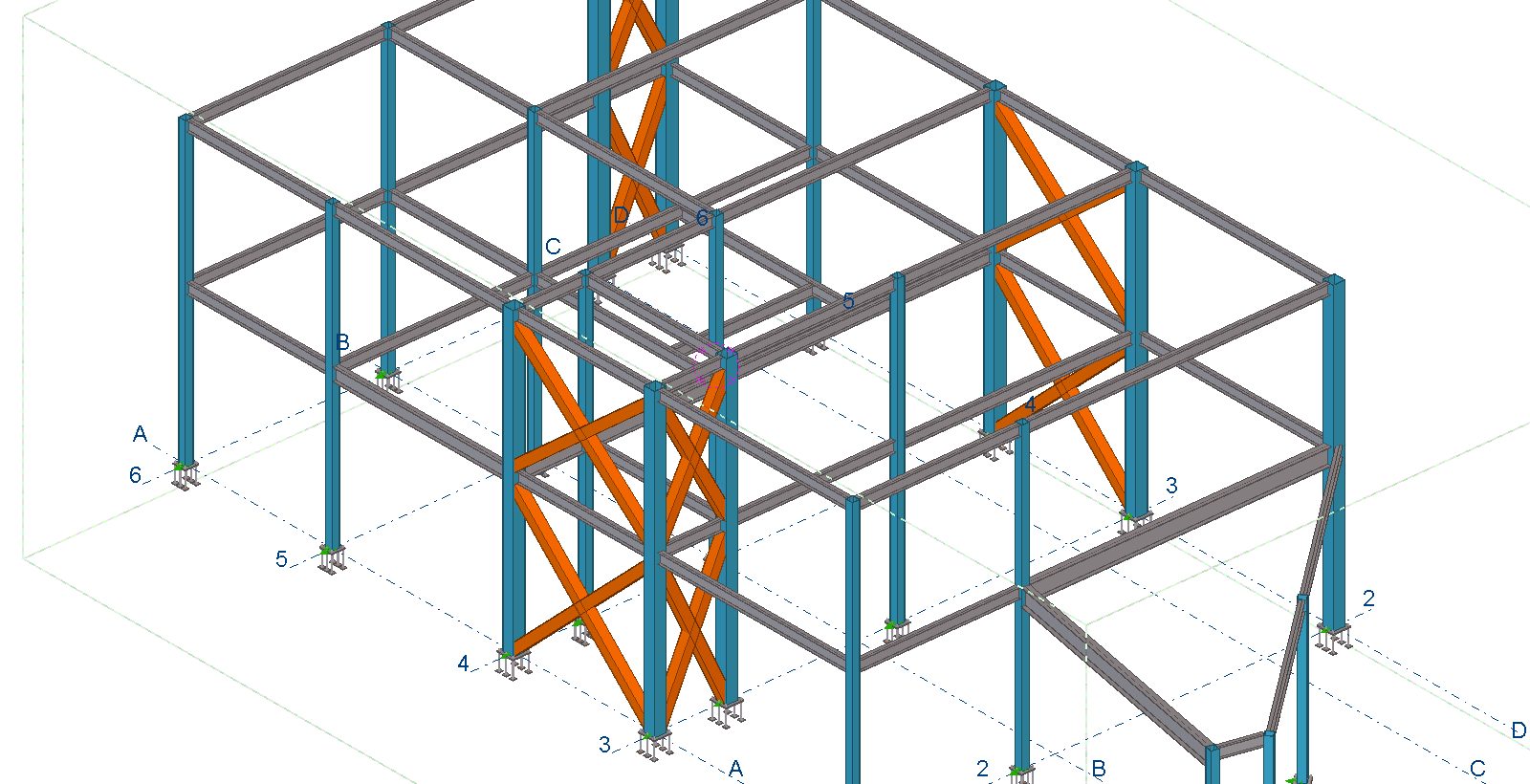

Τρισδιάστατη απεικόνιση, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς

Τρισδιάστατη απεικόνιση, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς

Τρισδιάστατη απεικόνιση, Κατάστημα και κατοικία στα Ραζάτα Κεφαλονιάς
